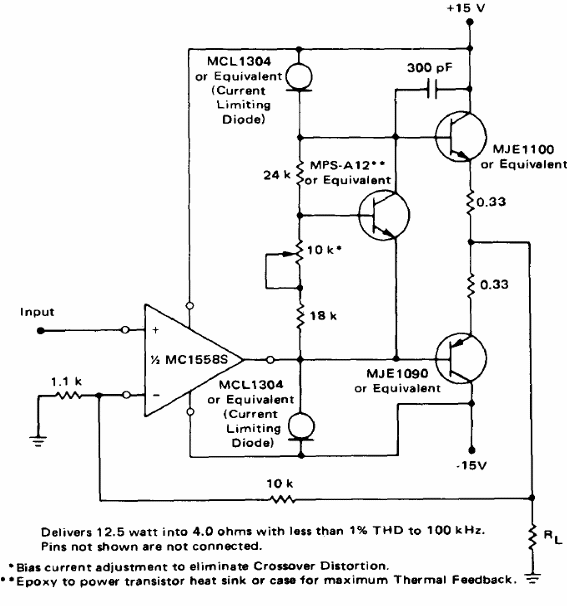

Amplificador de 12,5 W (CIR2132S)

: Written by: Newton C. Braga; Category: Banco de circuitos

Este circuito fue encontrado en el Linear Databook de Motorola de 1990. Podemos montarlo con transistores equivalentes más modernos. Los transistores de salida deben estar dotados de radiadores de calor.
