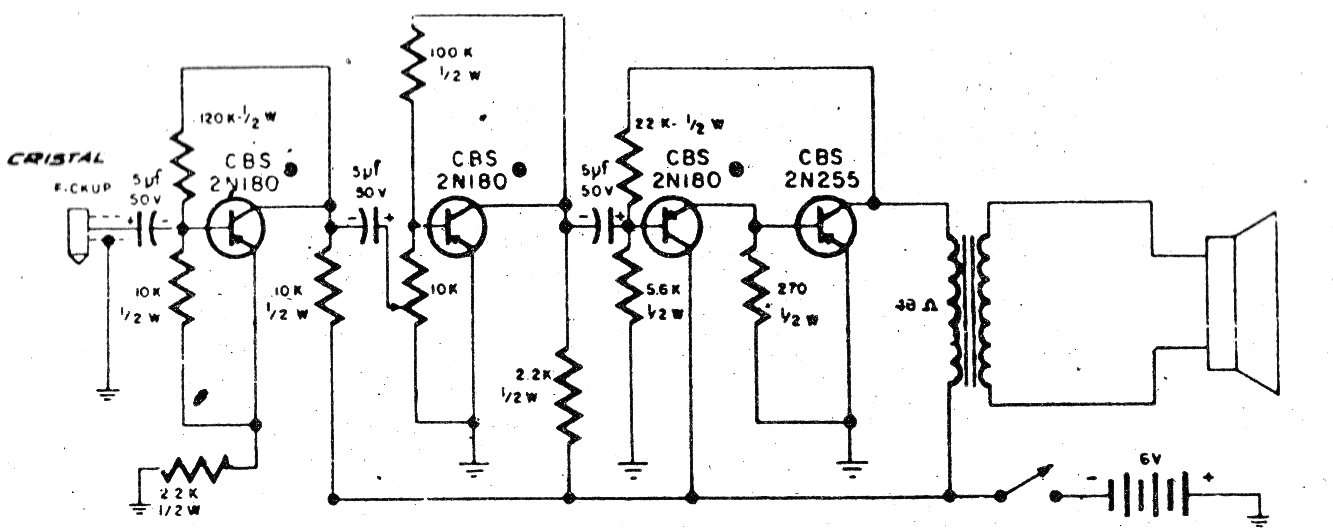

El componente crítico de este amplificador es el transformador de salida. Encontramos el circuito en una antigua publicación argentina de los años 70. Él puede ser montado con transistores modernos y tiene una entrada para cápsula de cristal. Vale para la recuperación de un equipo de la época. La alimentación debe ser hecha por pilas grandes o fuente, dado el consumo.
| Haga click en la imagen para ampliar |
