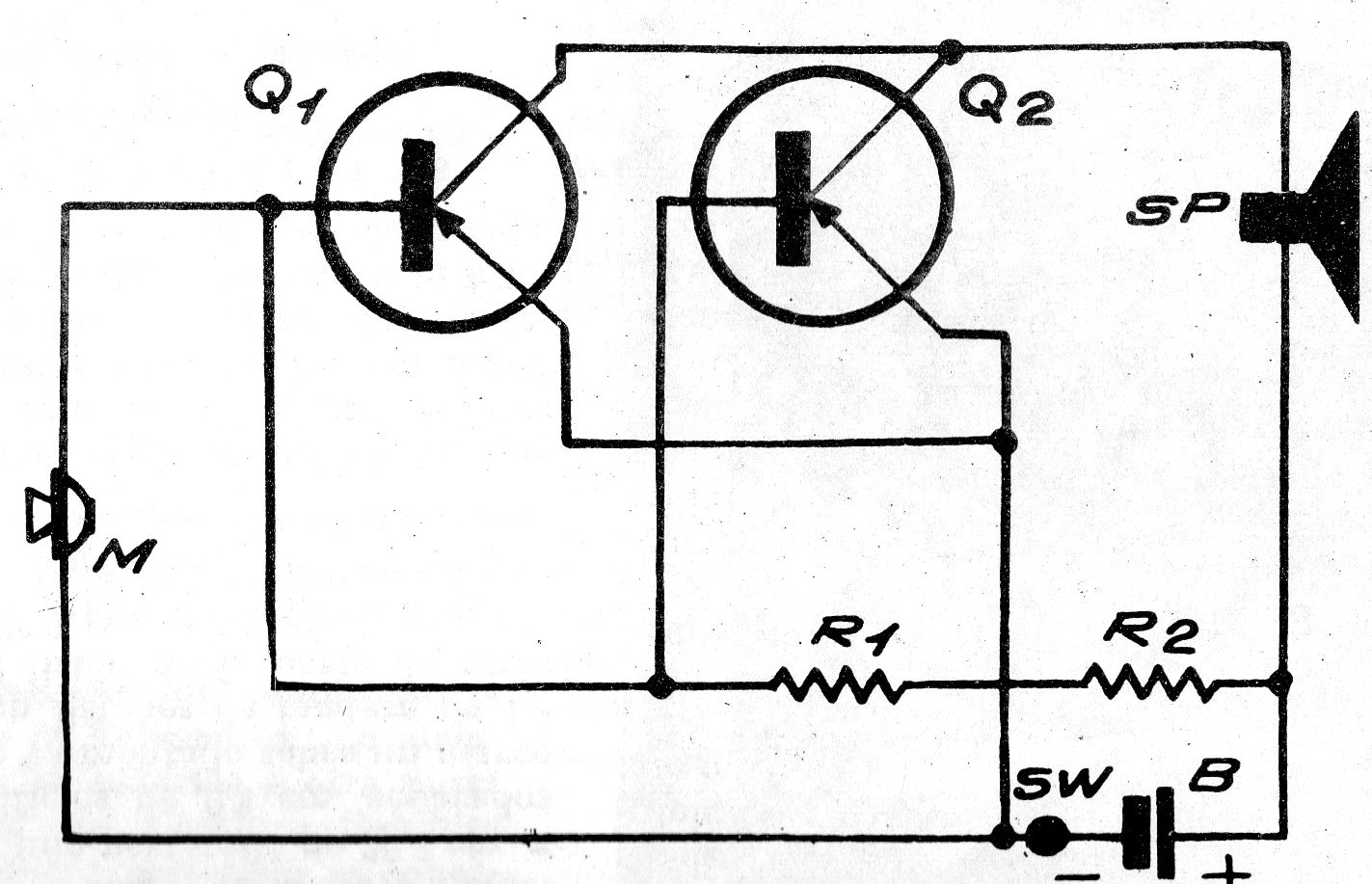

Este circuito puede ser elaborado con transistores TIP32, pero debe utilizar micrófono de carbón (no muy común en nuestros días) la alimentación se realiza con batería de 6 V y R1 tiene 330 ohmios. R2 debe obtenerse experimentalmente con valores entre 10 y 47 ohms. Una bocina de 8 ohmios proporciona mayor rendimiento a este tipo de circuito.
| Haga click en la imagen para ampliar |
