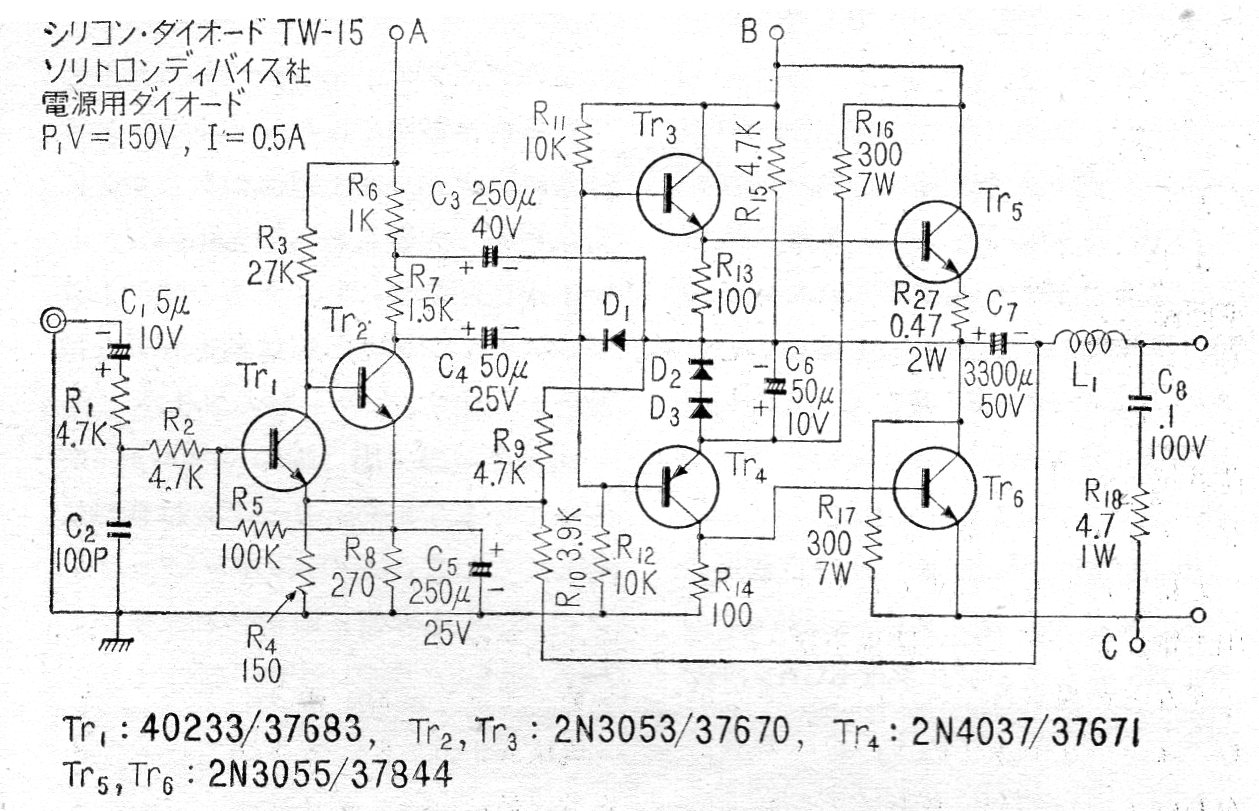

Este amplificador de algunos vatios con transistores en simetría complementaria NPN es de una revista japonesa de 1968. El circuito proporciona algunos vatios de potencia y hay varias opciones para los transistores de potencia que se muestran junto al diagrama. La fuente de alimentación es el CIR5746S4. Los transistores de salida deben montarse en disipadores de calor.
| Haga click en la imagen para ampliar |
