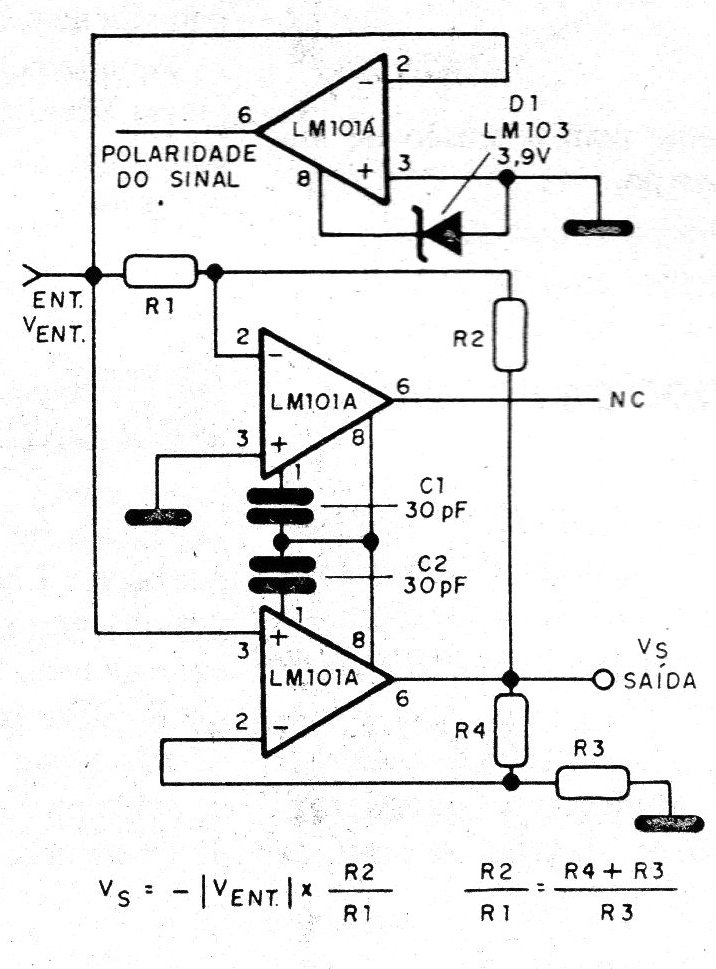

Este interesante circuito proporciona una salida proporcional a la tensión de entrada, independiente de su polaridad y, además, tiene una segunda salida para indicación de polaridad. La base es el LM101A y el circuito se da en la figura. La ganancia depende de la relación R1 / R2, según fórmula dada junto al diagrama. Los demás resistores deben mantener la relación, también indicada en el diagrama. La elección de los resistores dependerá de la amplitud de la señal con la que se desea trabajar.
