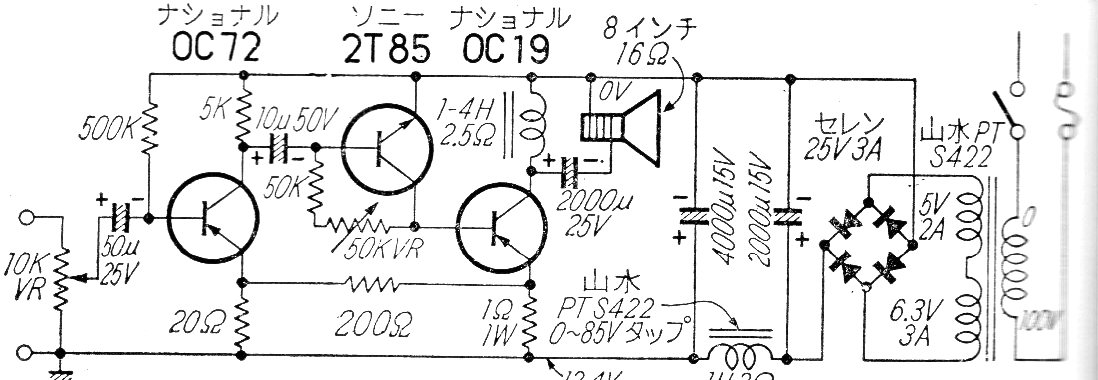

Este amplificador de baja potencia, con 2 W en carga de 16 ohms, fue encontrado en una revista japonesa de los años 60. El circuito utiliza transistores de la época y tiene una fuente de alimentación con transformador. El transformador tiene secundarios de 5 y 6 V con 2 A. El transistor de potencia debe montarse en un disipador de calor.
| Haga click en la imagen para ampliar |
