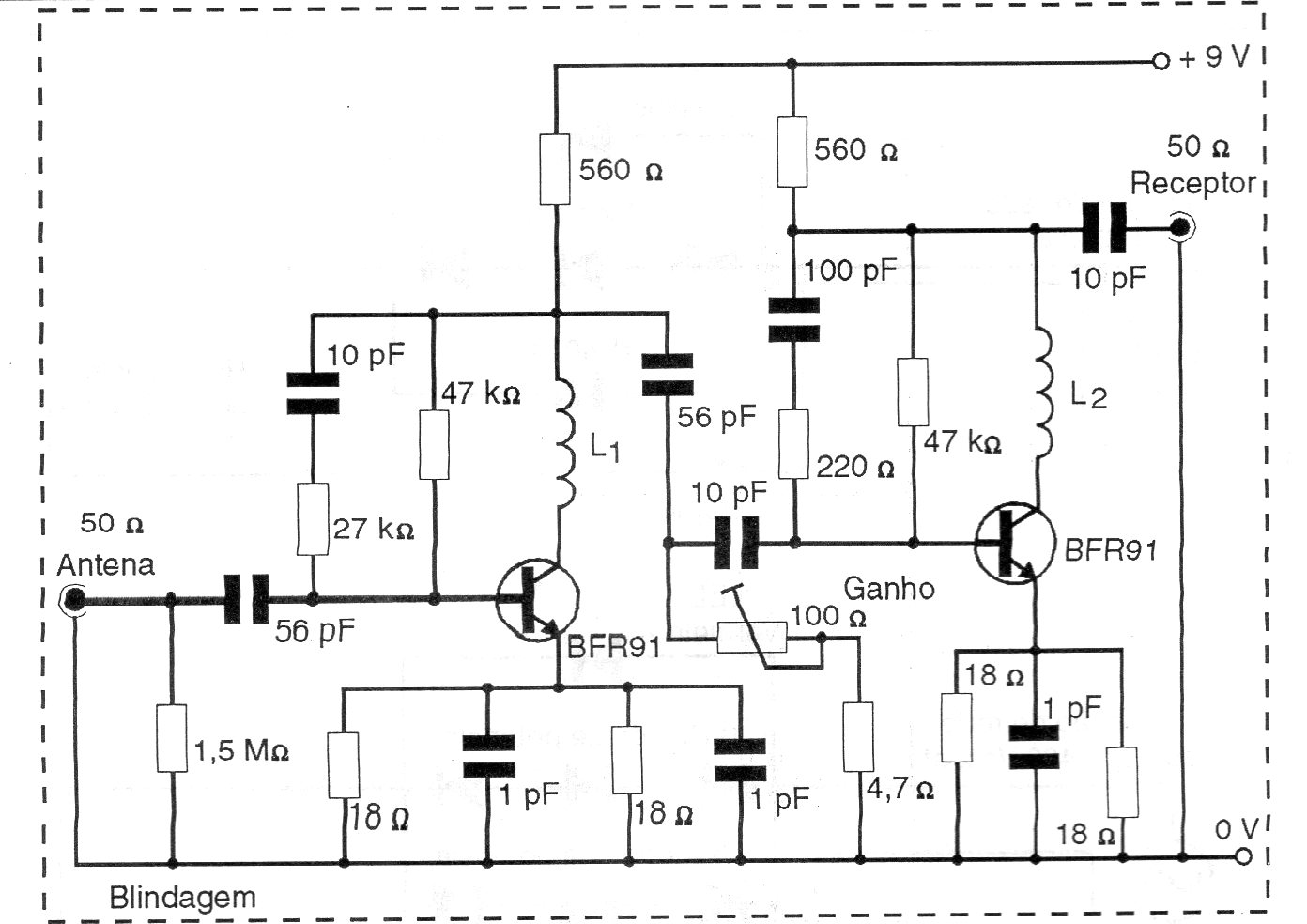

Este circuito fue encontrado en una documentación de 1997. Funciona como booster para señales de VHF y UHF proporcionando una ganancia de hasta 30 dB. L1 y L2 están formadas por 5 espiras de alambre AWG 22 en forma de 5 mm sin núcleo. Los capacitores de 1 pF pueden ser "fabricados" con dos pedazos de hilo de unos 3 cm enlazados.
| Haga click en la imagen para ampliar |
