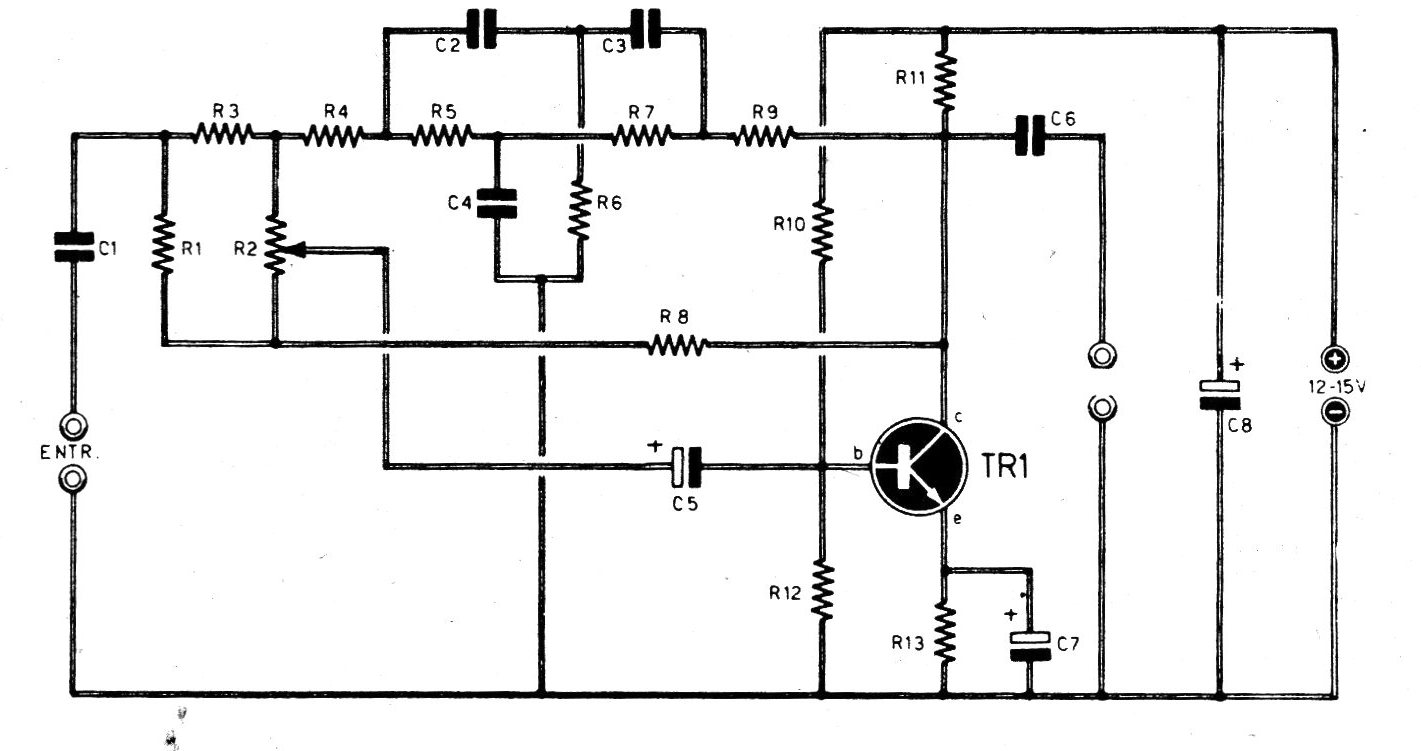

Este circuito es de una publicación de los años 70. El texto original fue mantenido. Las frecuencias medias, en la pista y el audio son responsables de varios efectos, incluso la sofisticada "presencia" de difícil obtención. La frecuencia de 5.000 Hz se elige aleatoriamente como la mejor para ser enfatizada, a fin de dar la "presencia" en las ejecuciones musicales El circuito que presentamos debe estar situado entre el pre y el amplificador. Se trata de un filtro en disposición doble T, con la frecuencia central en 5.000 Hz y una ganancia de 12 dB. El efecto de presencia se regula pr R2. se desea cambiar la frecuencia central de 5.000 Hz los condensadores C2-C3-C4 deben ser cambiados, guardando la siguiente proporción: C2 C3 y C4 = 2 x C2.



LISTA DE MATERIALES

C1 = 1 uF no electrolítico

C2 = 4.700 pF

C3 = 4.700 pF

C4 = 10.000 pF

C5 = 10 uF x 16 v electrolítico

C6 = 1 uF, no electrolítico

C7 = 10 uF x 16 v electrolítico

C8 = 100 uF 25 v., Electrolítico

R1 = 22 K

R2 = 50.000 lineales

R3 = 22K

R4 = 3.900

R5: = 6.800

R6 = 39K

R7 = 6,8K

R8 = 22K

R9 = 3,9K

R10 = 56K

R11 = 56K

R12 = 12K

R13 = 1,5K

TR1 = BC107 o similar
