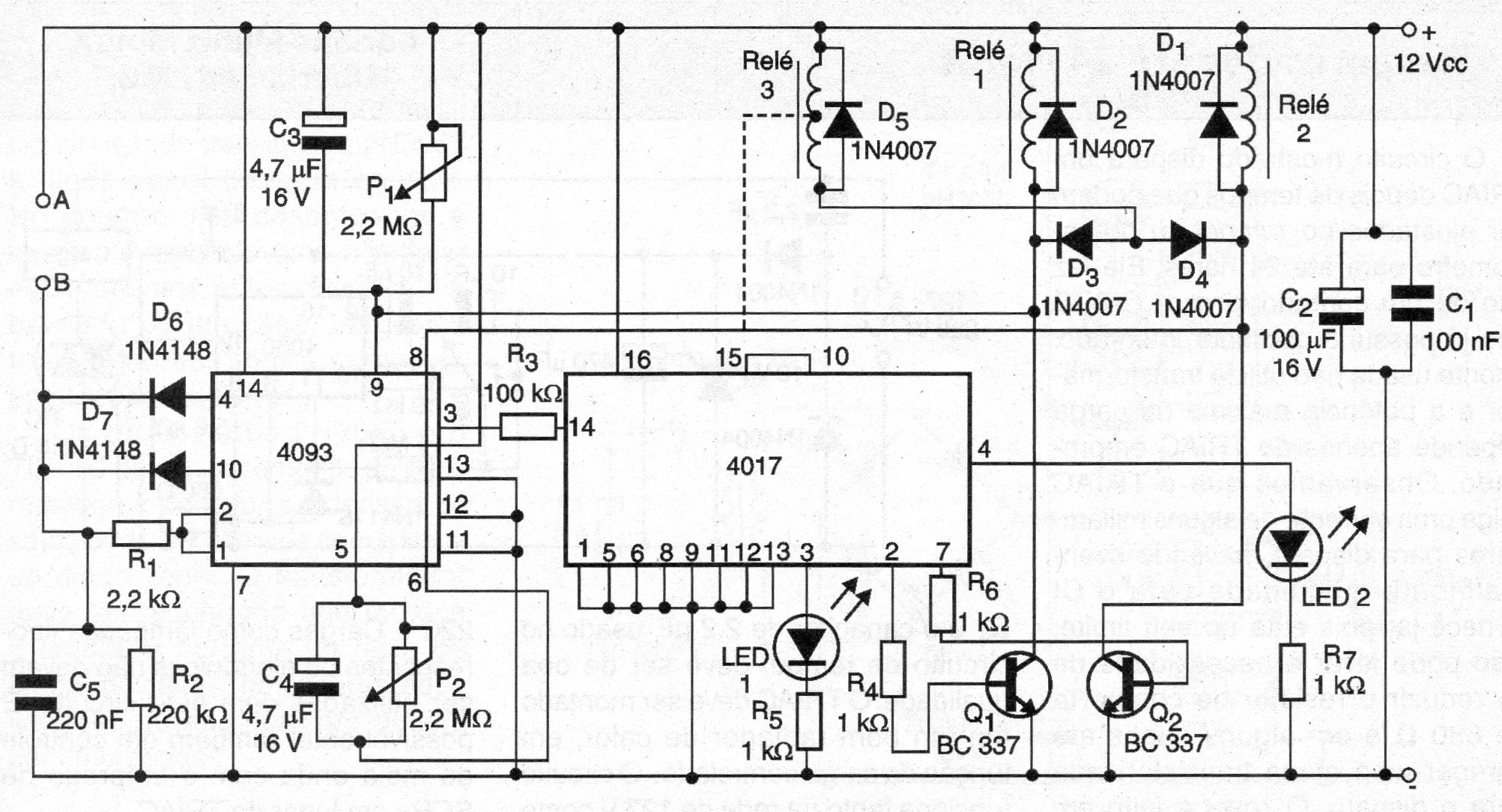

Encontramos este circuito en una documentación de 2005. El circuito posibilita la automatización de una puerta a través de relés sin el uso de llaves de final de carrera. El accionamiento es hecho por llaves colocadas entre A y B. El circuito debe ser alimentado por fuente de alimentación de 12 V. Los tiempos de apertura y cierre se ajustan en P1 y P2.
| Haga click en la imagen para ampliar |
