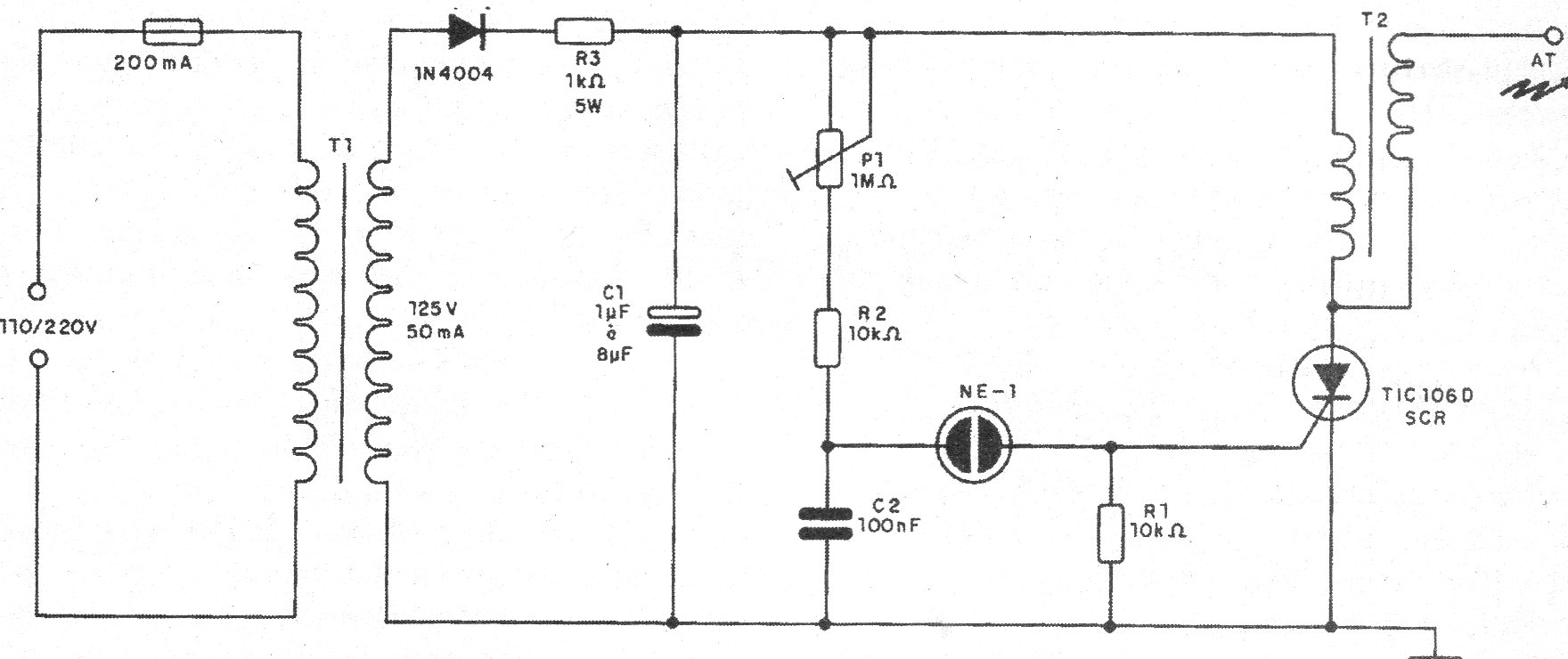

Este electrificador utiliza una bobina de encendido de automóvil o moto para generar alta tensión. Un transformador de aislamiento se utiliza para garantizar la seguridad evitando el contacto con la red de energía. En el potenciómetro P1 se ajusta la frecuencia de los pulsos para obtener mayor rendimiento. El SCR no necesita ser dotado de disipador de calor, dado el funcionamiento pulsante del circuito que consume poca energía.
| Haga click en la imagen para ampliar |
