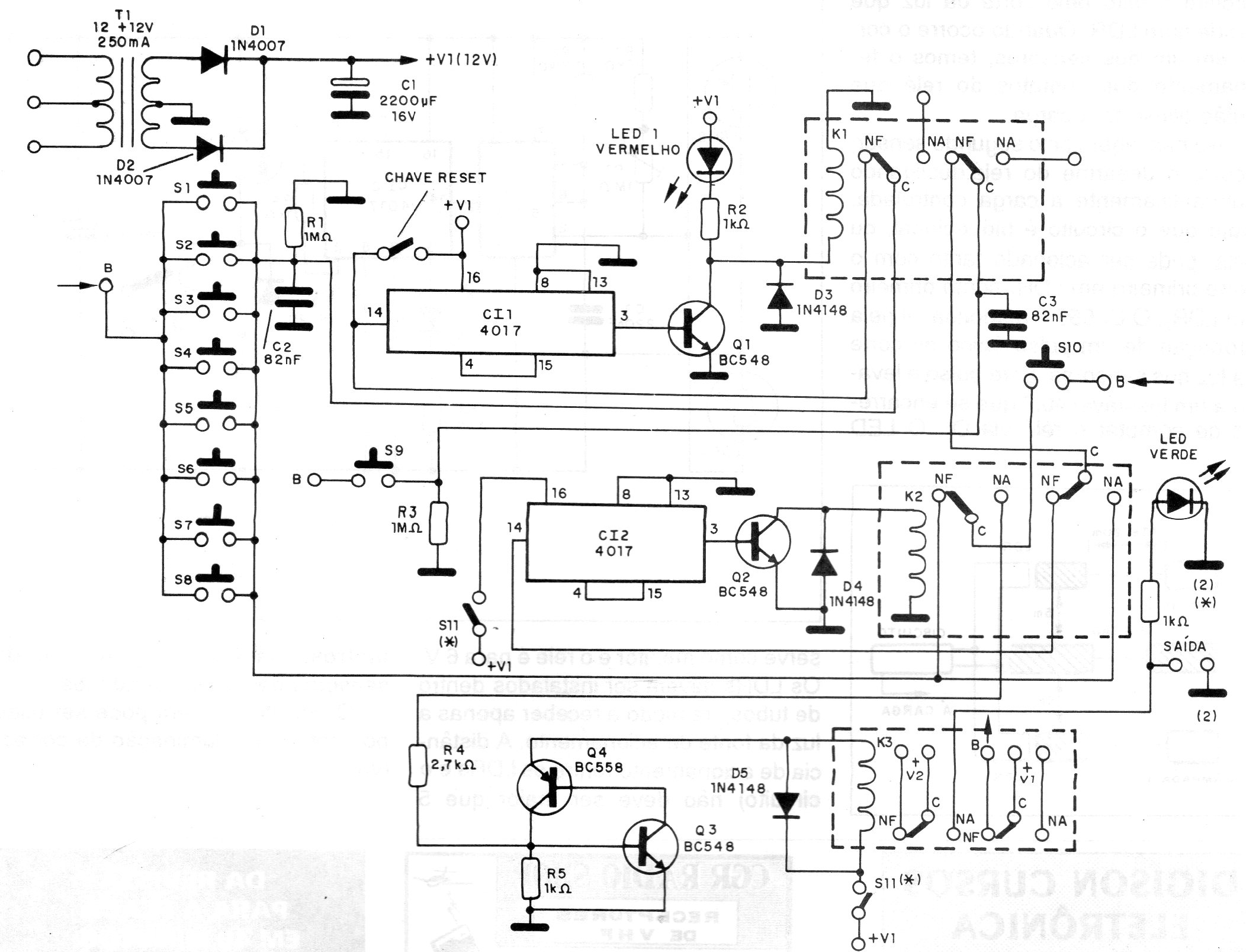

Este circuito fue encontrado en una publicación técnica de 1994, pero puede ser montado con facilidad aún hoy, pues los componentes usados son comunes. El circuito utiliza integrados CMOS comunes y está programado para que los sistemas controlados sólo sean liberados cuando la contraseña programada de dos dígitos sea tecleada. La alimentación hecha con una fuente simple se incluye en el circuito. Los relés son de 12 V del tipo sensible.
| Haga click en la imagen para ampliar |
