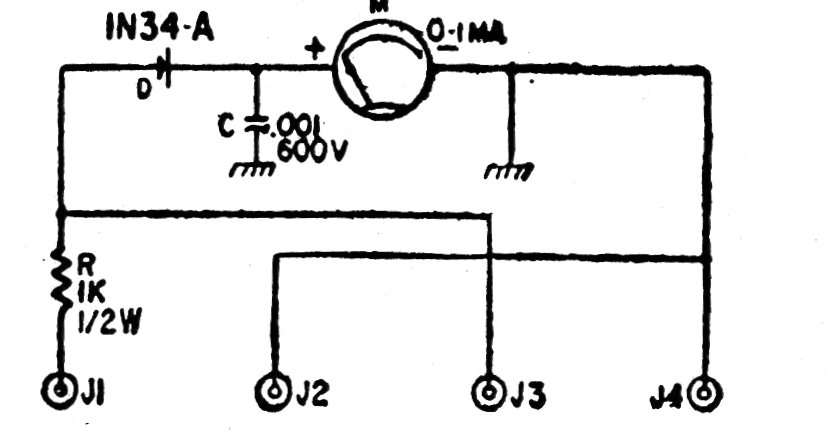

Este circuito, de una antigua publicación argentina, posibilita el uso de un miliamperímetro de 1 mA de fondo de escala en diversos tipos de medidas en la bancada. Se debe sólo cuidar en no sobrepasar los límites del instrumento, por ejemplo, con corrientes excesivas, lo que puede causar su quema. El uso del diodo posibilita el trabajo con tensiones alternas e incluso en la verificación del funcionamiento de osciladores y pequeños transmisores. El mismo circuito es válido para instrumentos de 100 uA con el cambio de R por un resistor de 4k7.
| Haga click en la imagen para ampliar |
