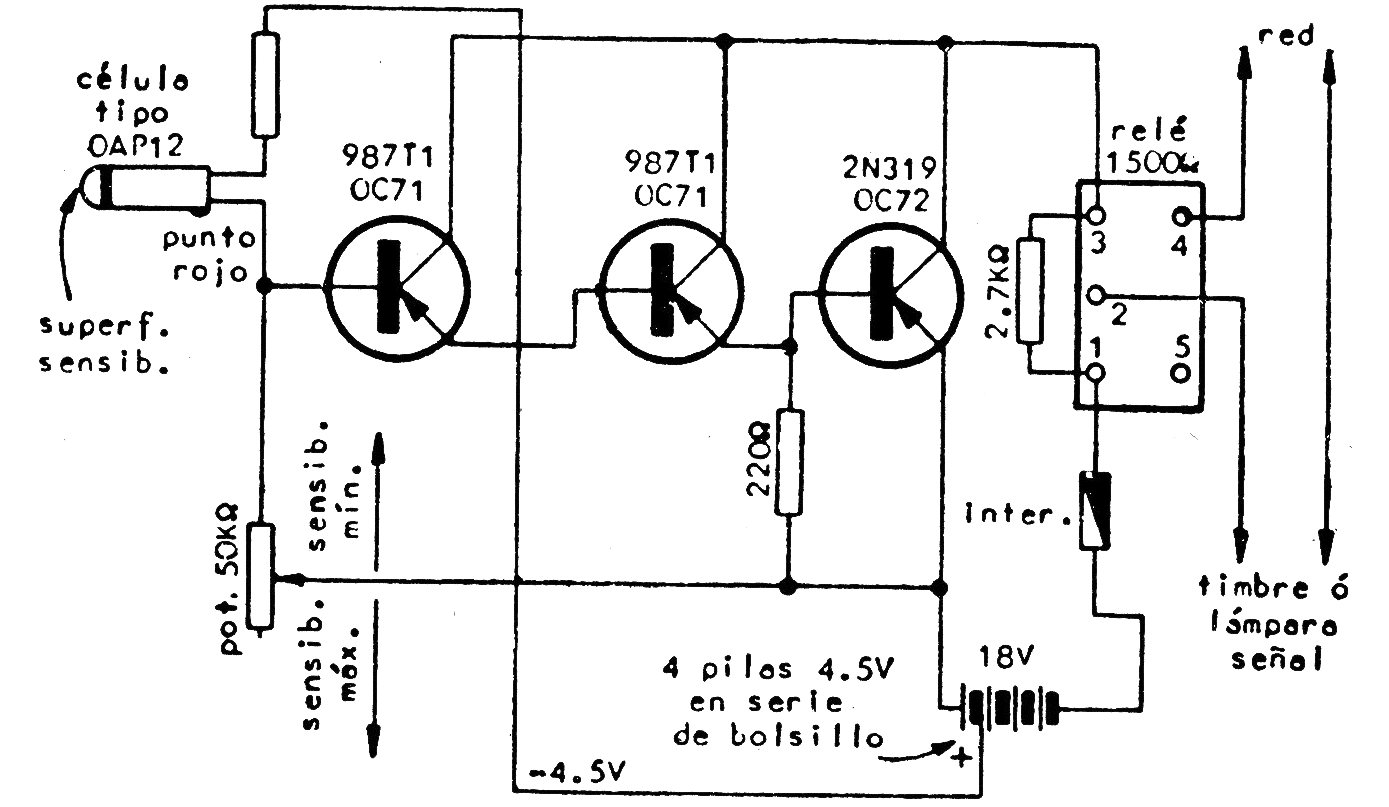

Este circuito es de una publicación argentina de 1973. Los transistores ya no existen como el sensor. Sin embargo, un foto-diodo común con un filtro infrarrojo se puede utilizar en el circuito. El relé debe ser del tipo sensible de 10 a 20 mA. Se pueden utilizar transistores de silicio con cambios de algunos componentes. Si se utiliza relé de 12 V el circuito puede funcionar con esta tensión.
| Haga click en la imagen para ampliar |
