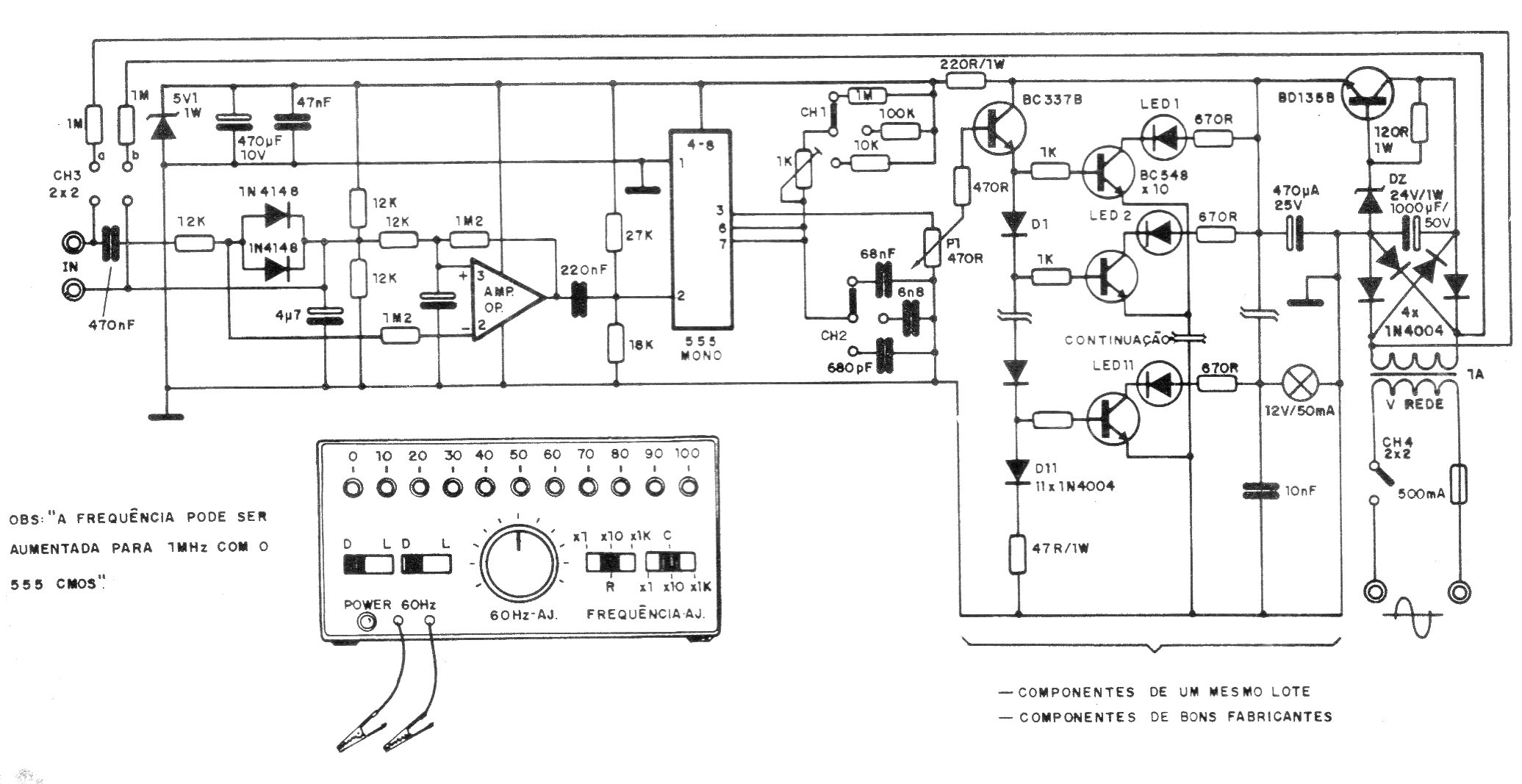

Este frecuencímetro, encontrado en una documentación de 1987, utiliza indicadores LED que pueden trabajar con señales de audio en el rango de frecuencias indicado. Con el uso del 7555 se puede ampliar el alcance a 1 MHz. El transformador de la fuente tiene 12 V con una corriente de 1 A. La secuencia de LEDs indicadores utiliza 10 LEDs siendo sólo 3 mostrados en el diagrama, pues el paso se repite.
| Haga click en la imagen para ampliar |
