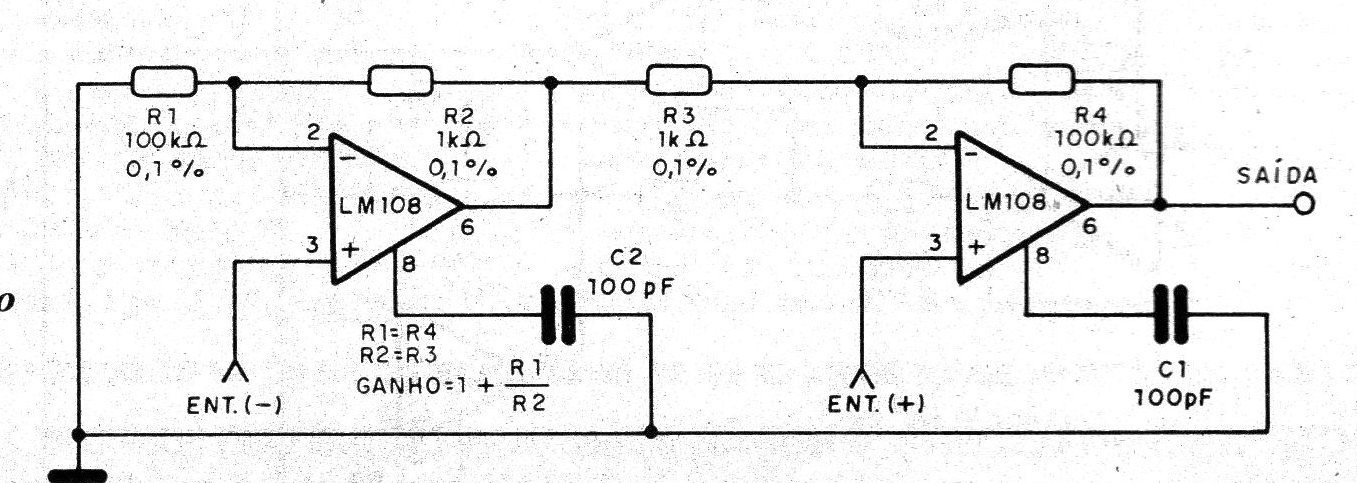

El circuito de la figura tiene por base dos integrados LM108 y su ganancia es determinada básicamente por la relación entre R1 y R2. La impedancia de entrada es de varios megohms, y los resistores usados, como en todos los circuitos de este tipo, deben tener una tolerancia bastante estrecha. Esta tolerancia, que determina el matrimonio de los componentes, influye en el rechazo en modo común. El capacitor C1 debe obtenerse experimentalmente para maximizar el rango pasante.
