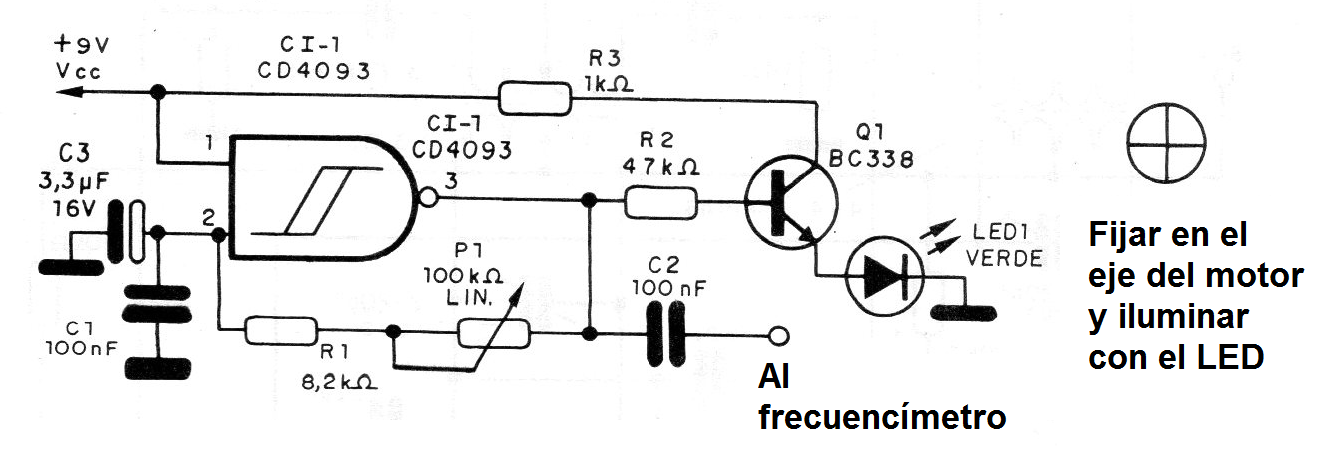

Con este circuito encontrado en una documentación de 1993, es posible medir la rotación de un motor usando un frecuencímetro. Basta sujetar en el eje del motor un pequeño disco de cartón y tener en cuenta que a cada vuelta 4 pulsos se generan. Luego conectamos al frecuencímetro un foto-sensor y medimos la frecuencia, dividiendo por 4 el valor para rotaciones por segundo y multiplicamos por 60 para rotaciones por minuto.
| Haga click en la imagen para ampliar |
