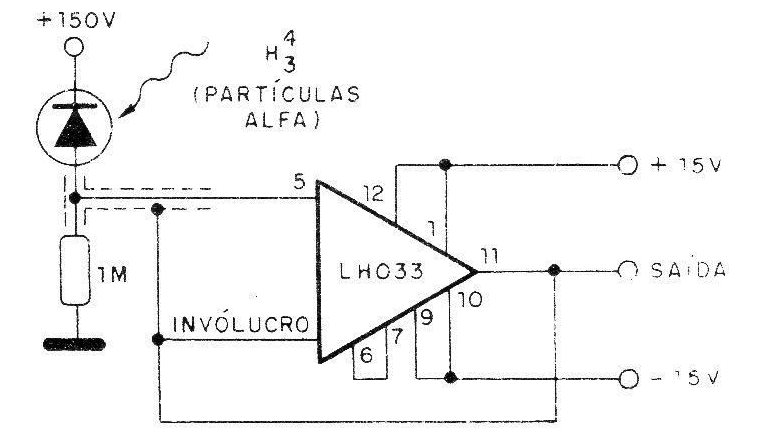

Este Circuito es sugerido por National Semiconductor (ahora Texas Instruments) y tiene como base un amplificador operacional LH033 de alta velocidad, capaz de operar con hasta 100 MHz. El operacional en cuestión puede suministrar corrientes de 10 mA en cargas de 1 k. El sensor es un diodo de gran superficie que debe quedar expuesto a la radiación detectada. Recuerde que las partículas alfa tienen una pequeña capacidad de penetración, por lo que no hay ningún obstáculo para que alcancen el sensor. Observe también la necesidad de blindaje en la línea de entrada de señal.
| Haga click en la imagen para ampliar |
