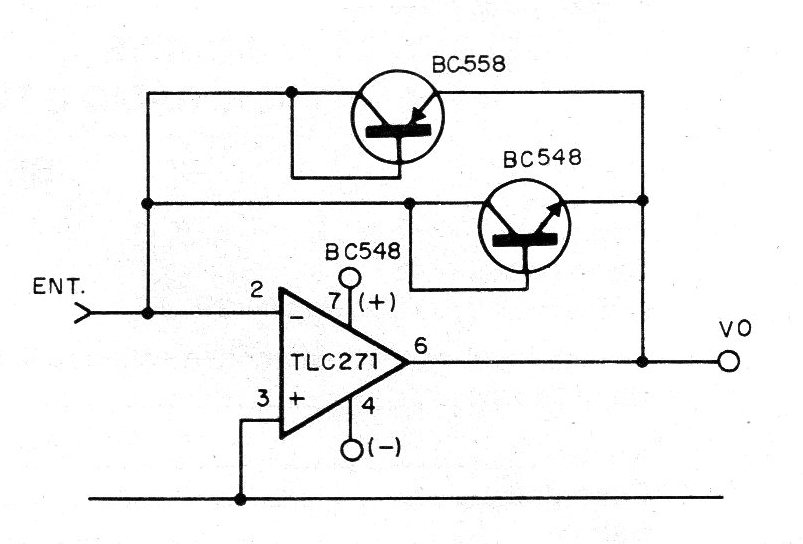

Este circuito está indicado para puentes de medida como detector de nulo, gracias a las características de ganancia logarítmica dada por los dos transistores. La ganancia se vuelve mayor con tensiones de entrada menores. El circuito integrado es un amplificador operacional con transistores de efecto de campo de Texas Instruments, mientras que los transistores son PNP de uso general. La fuente de alimentación debe ser simétrica.
| Haga click en la imagen para ampliar |
