Utilizando solamente dos osciladores unijuntura en una etapa amplificadora de audio de buena potencia, este miniorgano satisfará plenamente a los lectores que buscan un proyecto de este tipo. Hay que efectuar cuatro ajustes, además del teclado: volumen, afinación, profundidad de modulación y frecuencia de modulación.

Combinados, esos ajustes producen una variedad muy grande de efectos, llegando a veces al trémolo o al vibrato.

La banda de frecuencia del teclado abarca una octava, lo que permite cubrir, según la construcción que se adopte, una escala diatónica (8 notas). Según la aplicación que se le de, el teclado podrá ampliarse para una escala cromática (13 notas) y también para más octavas.



Características

Alimentación: 6 a 12V

Consumo de corriente: 1,2 A (12V)

Impedancia de carga: 4 u 8 Ω

Potencia media de salida (4 Ω): 6 watts



El circuito

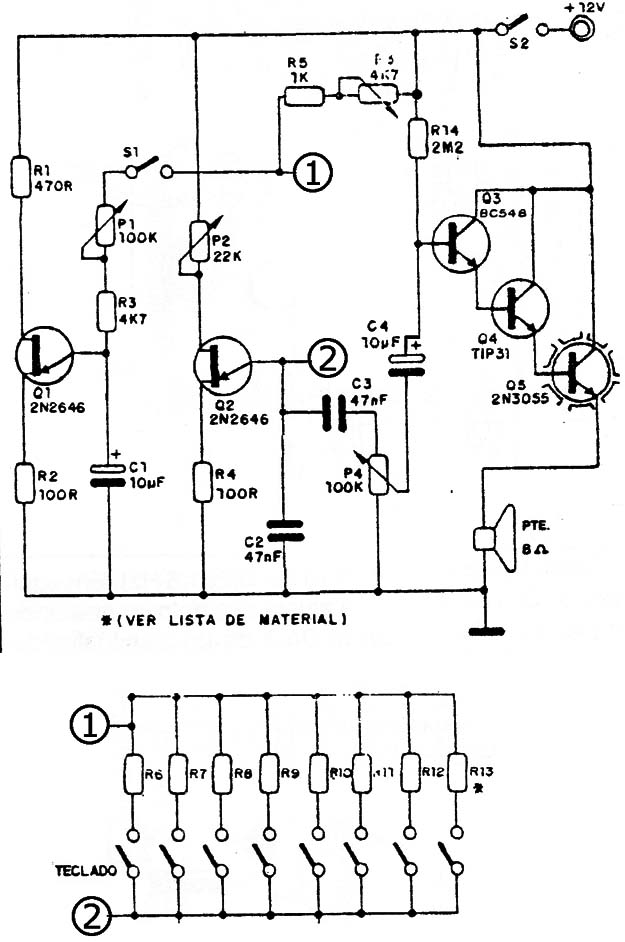

El circuito es simple como se mede observar en el diagrama esquemático de la figura 1.



Figura 1
Figura 1





Consta esencialmente de un oscilador unilateral en el que variamos la resistencia que determina la frecuencia sin la señal, o sea, el resistor conectado al emisor del transistor.

Al oprimir la tecla correspondiente a la nota deseada, se cierra la llave respectiva y entonces queda incluido en el circuito, el resistor correspondiente a esa llave.

Para calcular el valor de los resistores, utilizamos la fórmula f = 1/R.C, que ya se ha visto. En la figura 6 se da una tabla con las notas correspondientes a una octava (escala diatónica) y los respectivos valores de la frecuencia y de los resistores.



Figura 6
Figura 6



El efecto de la modulación se produce con el oscilador Q1 que opera en una frecuencia muy baja.

EI potenciômetro P3 ajusta la profundidad del sonido modulado, es decir, da mayor énfasis a la señal principal (teclado) o a la modulación, determinando la interdependencia de los dos osciladores.

Los lectores interesados pueden perfectamente hacer experiencias con la modulación del sonido, alterando el valor de Cl, que puede fijar entre 4,7 y 22uF.

La salida del oscilador está conectada a una etapa de audio formada por tres transistores en acoplamiento Darlington.



Montaje

El montaje es simple; no ofrece grandes dificultades ni siquiera a los principiantes.

En la figura 7 se ve el diseño de la placa del circuito impreso y la disposición de los componentes.



Figura 7
Figura 7



Observe que el transistor de potencia (Q5) está montado fuera de la placa y debe tener un buen disipador de calor.

Para el montaje del teclado sugerimos la utilización del interruptor del tipo de contacto instantáneo (de campanilla).



Ajustes

El potenciômetro P2 permite el ajuste (afinación) del instrumento. Para eso se coloca P2 inicialmente en posición media y se aprieta la tecla del Do-3 (261 ,6 Hz).

En seguida se ajusta esa nota comparando con el Do-3 de un piano afinado, accionando el potenciômetro.

Lograda la afinación de esa nota, se pasa al Do-4 (523,3 Hz); el ajuste se efectúa también por comparación auditiva con un piano afinado.

Conviene hacer varias veces el ajuste de esas notas. Después de eso, salvo que se produzcan desajustes notables, no se toca más ei potenciômetro P2.

Mientras hace los ajustes de afinación, mantenga la llave S1 desconectada y el potenciômetro P3 en la posición de resistencia mínima.

Para obtener el efecto de modulación basta accionar S1 , actuando sobre P1 hasta conseguir el sonido deseado.



Transistores:

Q1, Q2 - 2N2646 – transistores unijuntura

Q3 - BG 548 o equivalente

Q4 - TIP31

Q5 - 2N3055 - NPN de silício de alta potencia



Capacitores:

C1, C4 - 10 µF x 16V- electrolíticos

C2, C3 - 47 nF – cerâmicos Resistores (todos de 1/8W):

R1 - 470 Ω ( amarillo, violeta, marrón)

R2, R4 - 100 Ω (marrón, negro, marrón)

R3 - 4k7 ( amarillo, violeta, rojo)

R5 – 1 k (marron, negro, rojo)

R6 – 8 2k ( gris, rojo, naranja)

R7 – 75 k (violeta, verde, naranja)

R8 – 68 k (azul, gris, naranja)

R9 – 62 k ( azul, rojo, naranja)

R10 – 56 k (verde, azul, naranja)

R11 – 47 k ( amarillo, violeta, naranja)

R12 - 43k'(amarillo, naranja, naranja)

R13 – 39 k (naranja, blanco, naranja

R14 - 2M2 ( rojo, rojo, verde)

P1, P4 – 100 k potenciômetros lineales

P2 - 22k - potenciômetro lineal

P3 - potenciômetro de 4k7

Varios: placa de circuito impreso, alto parlante de 8 Ω, interruptor común (S1 ), interruptores de contacto momentâneo (Teclado), disipador de calor, alambres, soldadura, etc.
