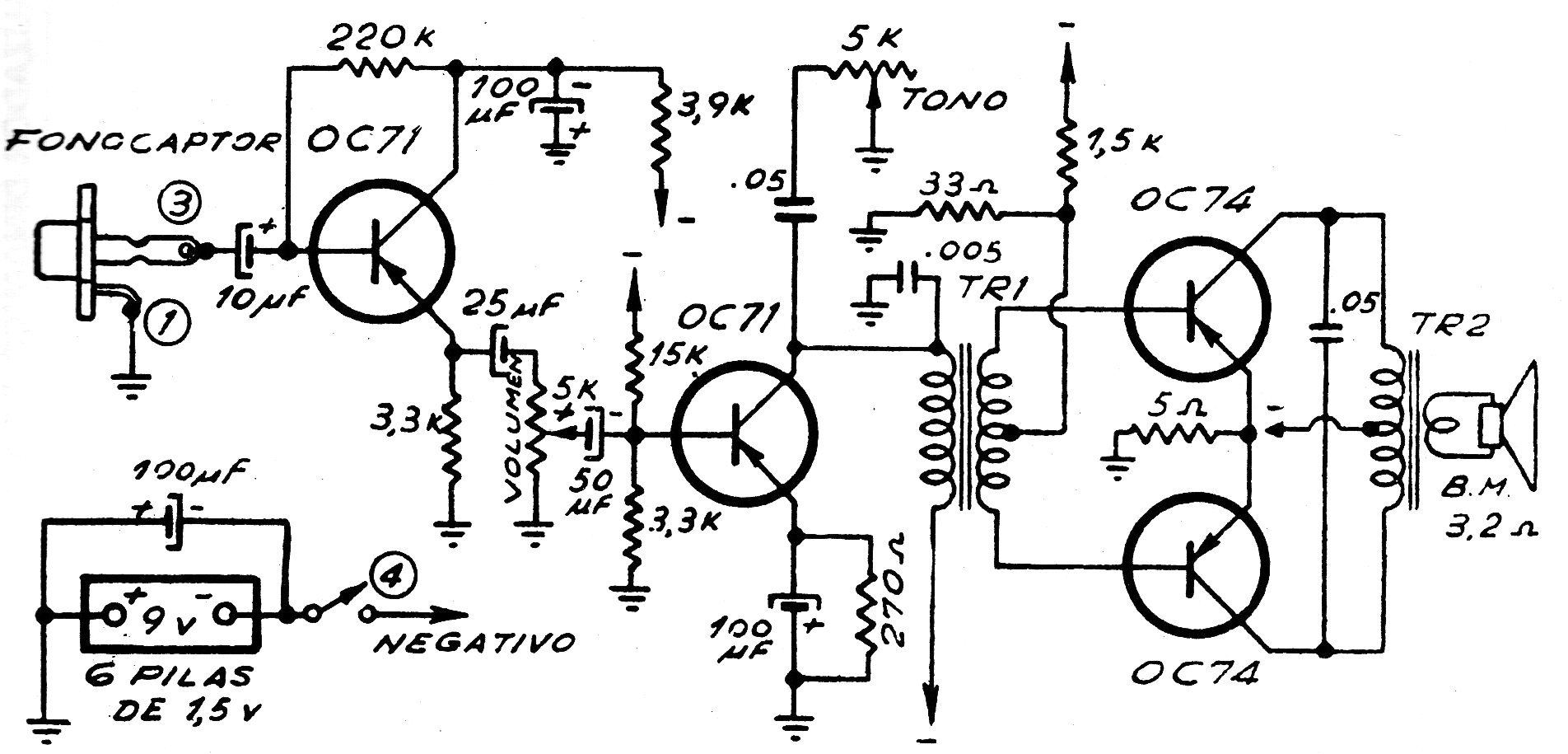

Este es el circuito típico de un amplificador de fracción de vatio para un pequeño tocadiscos o electrola portátil de los años 70. El circuito utiliza transistores de germanio en la salida y dos transformadores en una etapa push-pull clase B. Vale el circuito para la recuperación de equipos. La entrada es de alta impedancia para cápsulas de cristal o cerámica. El circuito funciona con 6 pilas grandes y tiene un buen consumo. En la recuperación, utilice una fuente de 9 V con corriente de al menos 1 A, pues hay el pequeño motor del tocadiscos para alimentar.
| Haga click en la imagen para ampliar |
