Esta fuente no está aislada de la red eléctrica y por lo tanto no se recomienda para aplicaciones en las que existe la posibilidad de contacto directo con las partes activas.

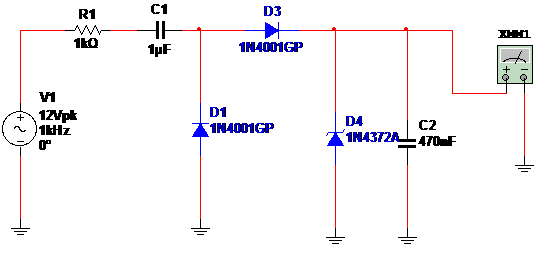

- El voltaje de salida está dada por el diodo zener D3 que en este caso tiene un voltaje de 6,2 V. Ver la indicación voltímetro conectado a la salida del circuito de la figura 1. Esta fuente es indicada para cargas de pequeñas corrientes (hasta 30 mA) que requieren voltage hasta 12 V. l zener se utiliza como un ejemplo a 3 V. Ver la cifra que indica el medidor.
Haga clic aquí para descargar la simulación
