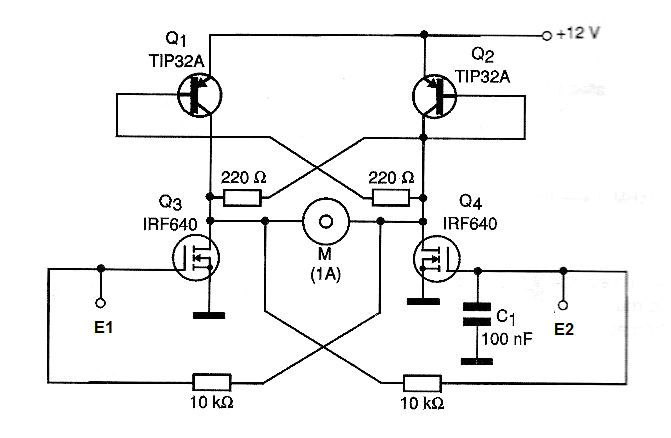

Este Shield conmuta el sentido de rotación de un motor a partir de pulsos de 5 V o más aplicados a las entradas E1 y E2, funcionando como un Flip-Flop de potencia con puente H. Los transistores deben ser dotados de disipadores de calor. Dependiendo de los MOSFET usados puede ser necesario elevar la amplitud de las muñecas a través de un Shield adicional (amplificador) para obtener la conmutación eficiente. La fuente para el motor debe separarse.
