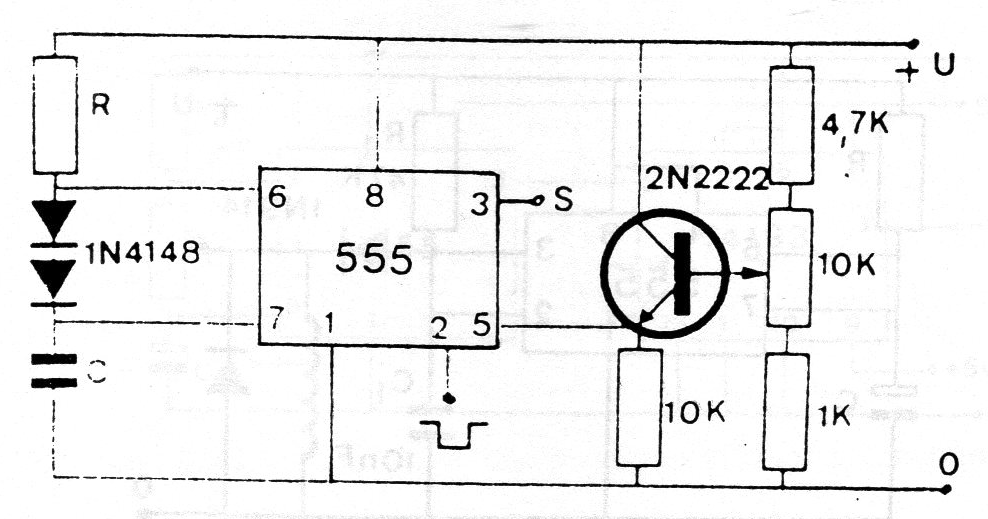

Se muestra una configuración en la que tenemos una tensión de control aplicada a partir de un divisor de tensión, la cual determina el punto de disparo del 555, Así, otros valores diferentes de 2/3 Vcc pueden ser programados para el disparo. El tiempo es dado por RC. La alimentación puede oscilar entre 5 y 15 V. El circuito se puede utilizar como shield.
