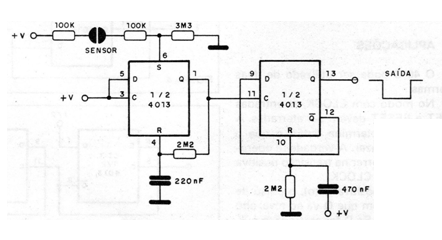

Uno de los circuitos de aplicaciones que dimos al principio de esta secuencia fue una clave biestable en la que un 555 era usado como monoestable en el accionamiento de un 4013. Pues bien, si vamos a utilizar sólo un flip-flop en el accionamiento de un relé, el otro puede perfectamente ser empleado como monoestable en la configuración de la figura que nos lleva a una eficiente clave de toque. En esta clave cada toque el relé cambia de estado, conmutando así una carga externa.
