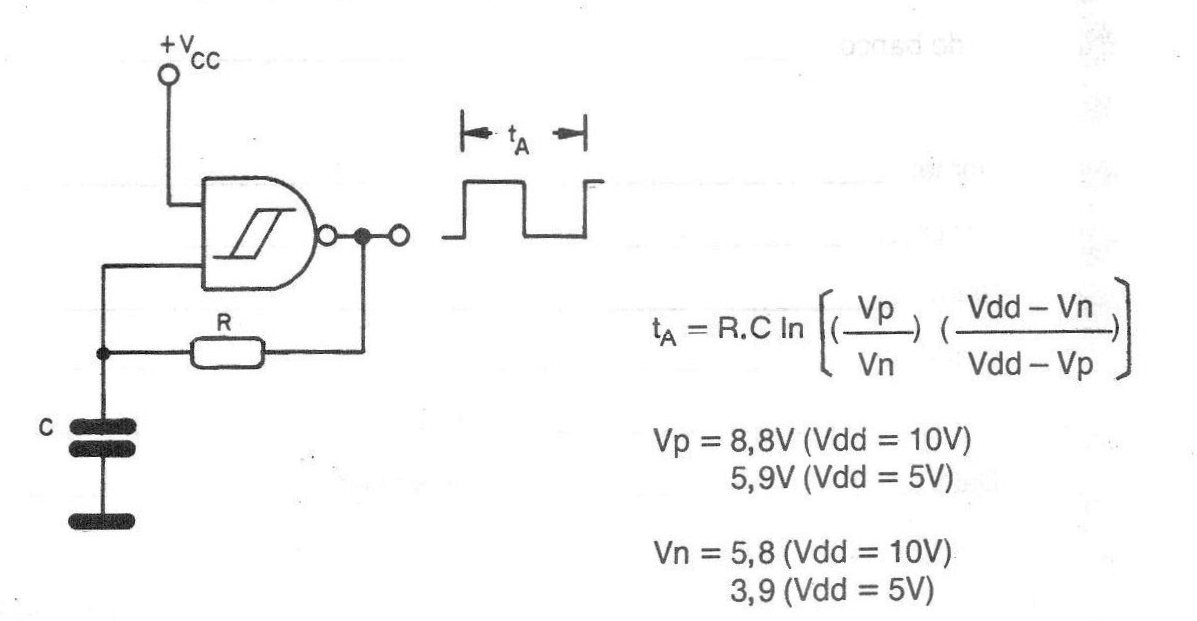

En la figura tenemos la configuración astable para el 4093 que sirve de reloj para frecuencias hasta aproximadamente 1,2 MHz. Las fórmulas para el circuito se dan junto con el diagrama. La resistencia debe tener valores en el rango de 50 k ohmios a 1 M ohmios y el condensador debe tener valores en el rango de 100 pf a 1 uF. Sin embargo, valores menores que 50 kohms todavía pueden proporcionar oscilaciones satisfactorias, siempre que, en conjunto con el condensador, no se supere la frecuencia máxima del integrado que es de aproximadamente 1,2 MHz.
