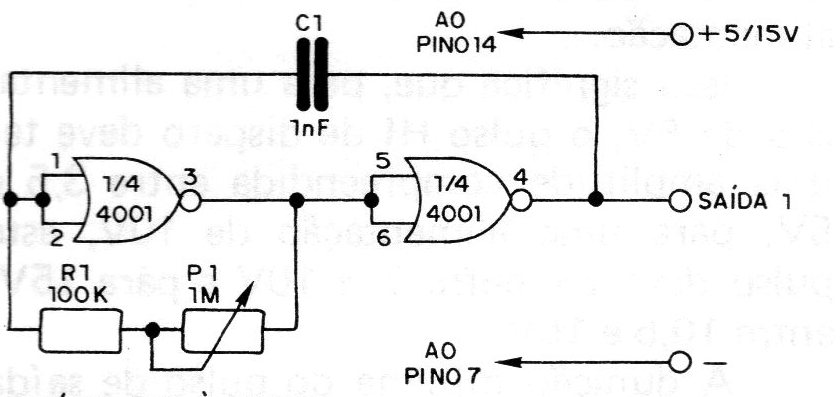

Para obtener señales de frecuencia variable, se recomienda el circuito de la figura. En este circuito, el potenciómetro P1 permite ajustar la frecuencia en la relación de 1:10, lo que significa que, con C1 de1 nF, se pueden obtener señales en el rango de 500 a 5 000 Hz. El valor de C1 puede ser cambiado para ser obtener otro rango de frecuencias de operación. De la misma manera, la conexión a tierra de las entradas no usadas de las otras puertas es conveniente.
