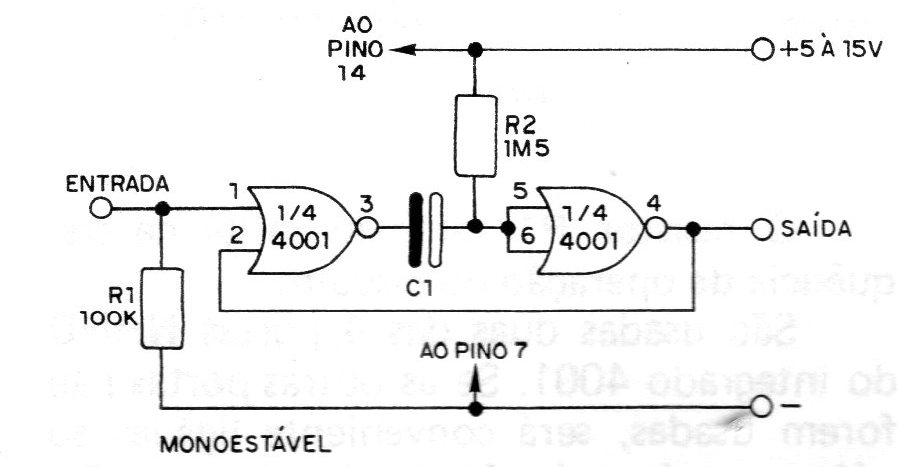

El circuito, mostrado en la figura, es un multivibrador monoestable con dos puertas NAND de las 4 disponibles en el 4001. En este circuito, un pulso positivo de entrada activa el circuito, obteniéndose en la salida un pulso cuya duración depende del capacitor C1. Vea que la duración del pulso de salida es independiente del pulso de entrada. Este circuito puede ser utilizado para obtener en la salida un pulso de duración constante, independiente del pulso de salida. Observe que el pulso de entrada debe tener una amplitud compatible con las características del circuito C-MOS 4001 y de su alimentación. Esto significa que, para una alimentación de 5 V, el pulso Hl de disparo debe tener una amplitud comprendida entre 3,5 y 5 V; para una alimentación de 10 V, este pulso debe tener entre 7 y 10 V y para 15V, entre 10,5 y 15 V. La duración mínima del pulso de salida debe ser mayor que 20 ns.
