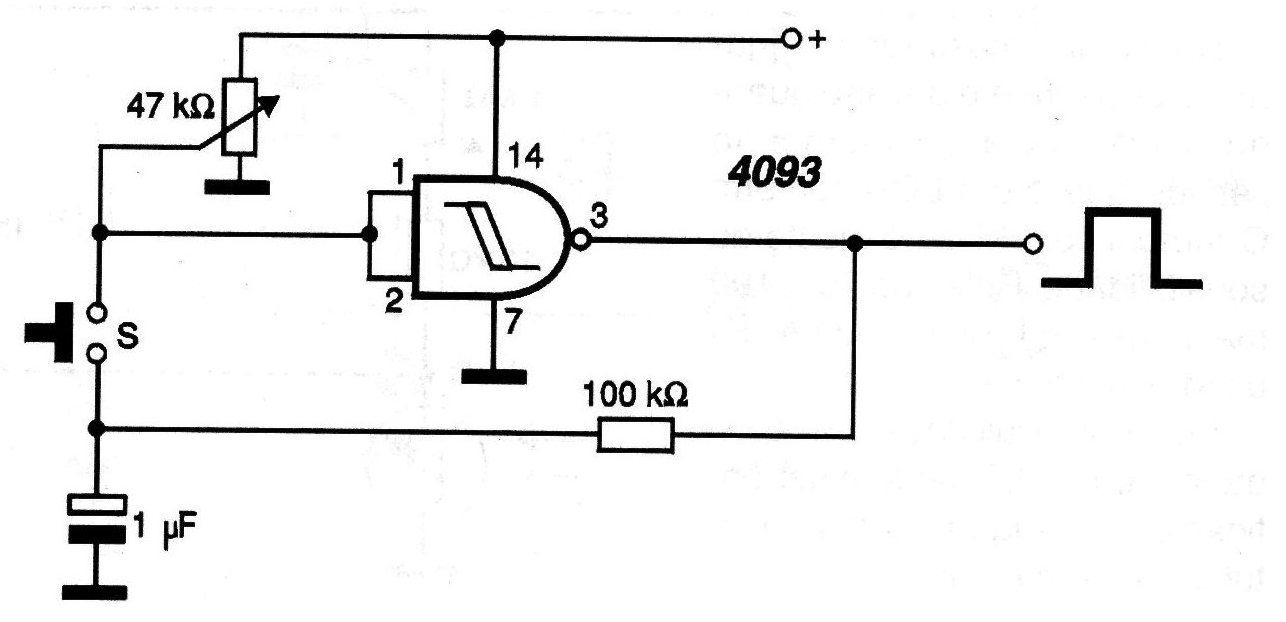

El circuito mostrado en la figura permite que un interruptor de presión sea usado para encender y apagar una carga en una acción biestable, que se ajusta en el trimpot de 47 k ohms para mayor sensibilidad. El capacitor de 1 uF debe ser de poliéster y las otras puertas del 4093 se pueden emplear en aplicaciones independientes. La tensión de alimentación de este circuito puede oscilar entre 5 y 15 V.
| Haga click en la imagen para ampliar |
