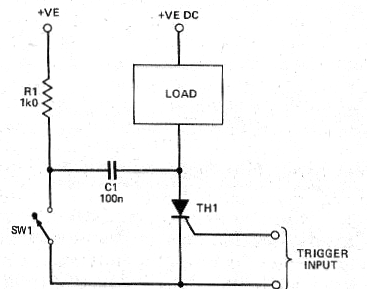

La configuración mostrada es sugerida por el Electronics Digest en una edición de 1984. Este circuito muestra cómo utilizar un SCR para encender y apagar una carga de corriente continua. La carga está conectada por un pulso en la entrada de disparo (trigger input). El SCR se apaga cuando la llave S1 es cerrada por un instante, produciendo un pulso por la descarga del capacitor, el cual pone en corto momentáneamente el SCR. El SCR puede ser el TIC106 u otro de la misma serie. Dependiendo del SCR puede ser necesario cambiar C1. El circuito puede ser alimentado por tensiones que dependen sólo del SCR. Recuerde que existe una caída de tensión de 2 V en un SCR en conducción.
