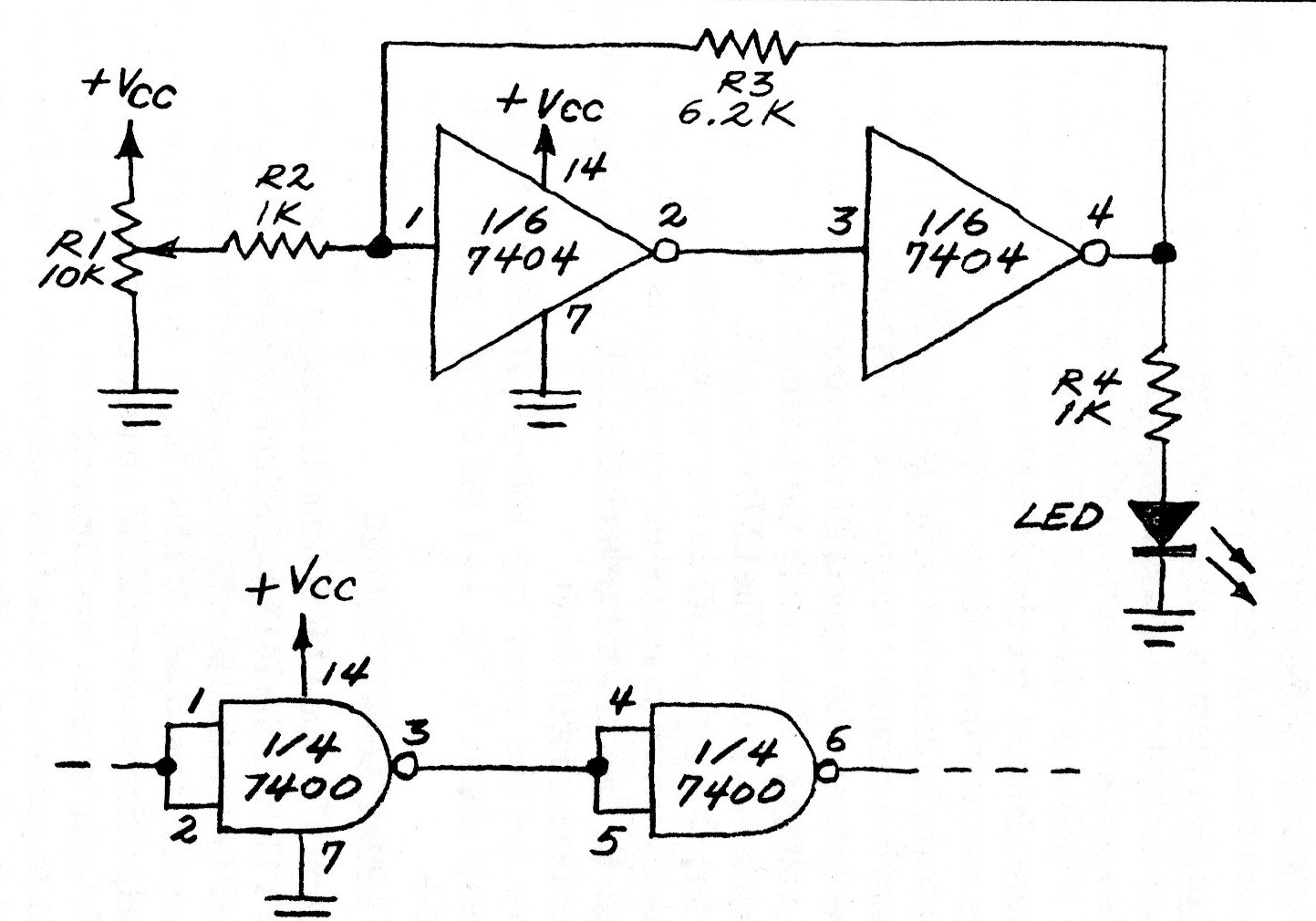

Con este circuito podemos demostrar el funcionamiento de un disparador de Schmitt usando lógica TTL. El circuito es de una publicación americana de los años 80 debiendo ser alimentado con 5 V. Podemos usar tanto el 7404 como el 7400 configurado como inversor, mostrado en la misma figura.
