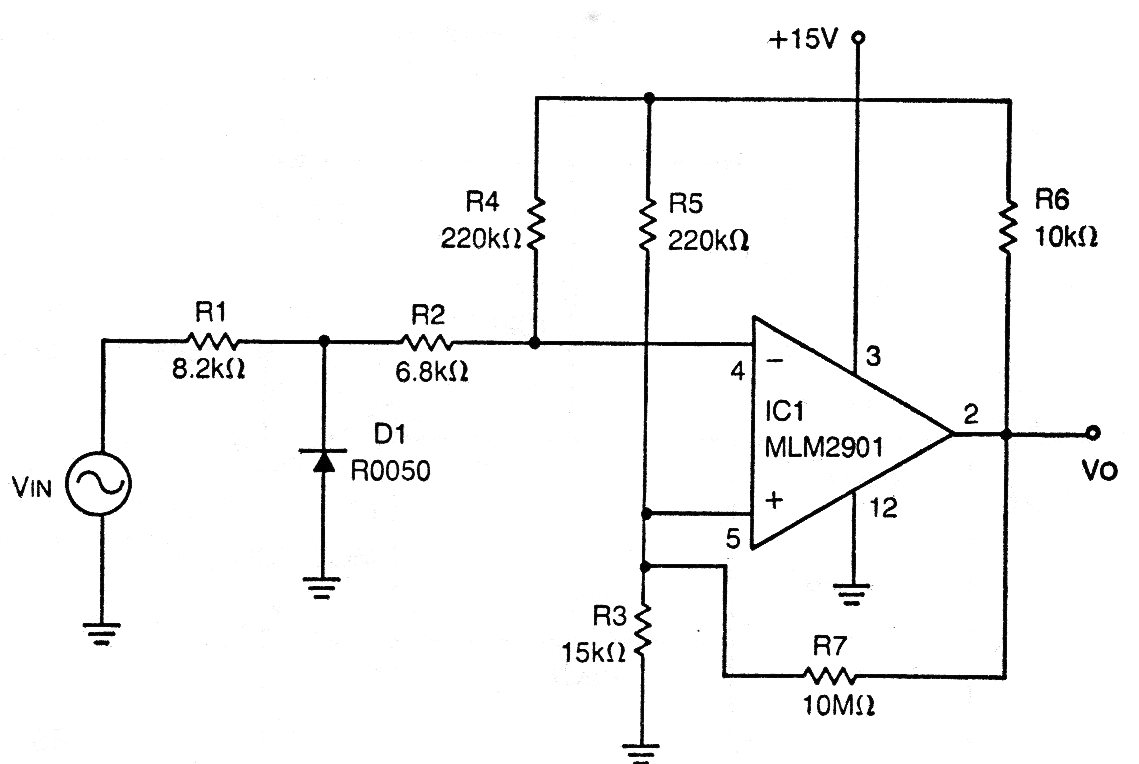

Este "detector de paso por cero" detecta cuando una señal pasa por el punto de cero volt produciendo un pulso de salida. Este tipo de circuito es muy usado en controles de potencia. El circuito es de una documentación de los años 70, utilizando un funcionamiento que no es fácil de obtener. Se pueden utilizar operacionales equivalentes como, por ejemplo, el 741. La alimentación se puede cambiar en función del funcionamiento utilizado. La resistencia R1 depende de la intensidad de la señal de entrada.
| Haga click en la imagen para ampliar |
