La ausencia de un pulso en el tren de pulsos aplicado a la entrada de este circuito hace que un nivel alto sea generado en la salida. El circuito RC debe ser calculado de modo que su constante de tiempo sea menor que la del intervalo entre tres pulsos, y mayor que después de pulsos consecutivos. Esto permite detectar la ausencia del pulso intermedio. El circuito funciona con tensiones de 5 a 15 V y es compatible con lógicas TTL y CMOS. Entre las aplicaciones para él están sistemas de comunicación de datos, seguridad y alarmas.

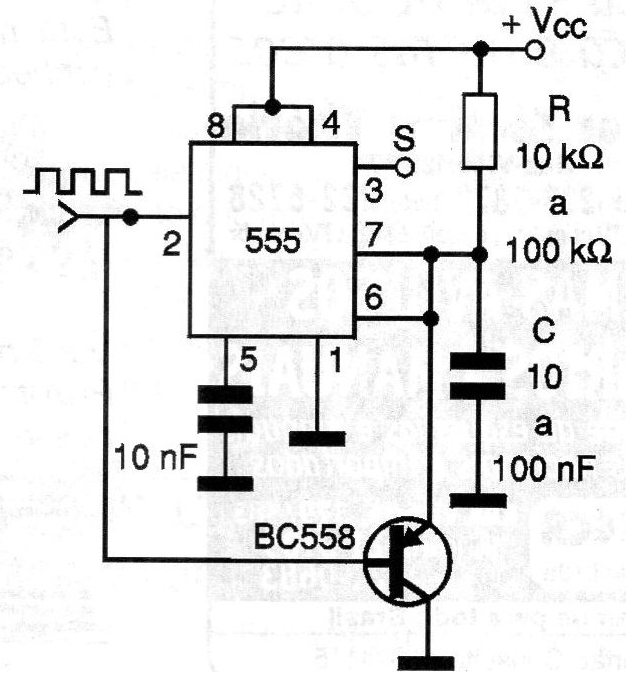

Detector de pulso Ausente (CIR3910S)
La ausencia de un pulso en el tren de pulsos aplicado a la entrada de este circuito hace que un nivel alto sea generado en la salida. El circuito RC debe ser calculado de modo que su constante de tiempo sea menor que la del intervalo entre tres pulsos, y mayor que después de pulsos consecutivos. Esto permite detectar la ausencia del pulso intermedio. El circuito funciona con tensiones de 5 a 15 V y es compatible con lógicas TTL y CMOS. Entre las aplicaciones para él están sistemas de comunicación de datos, seguridad y alarmas.
