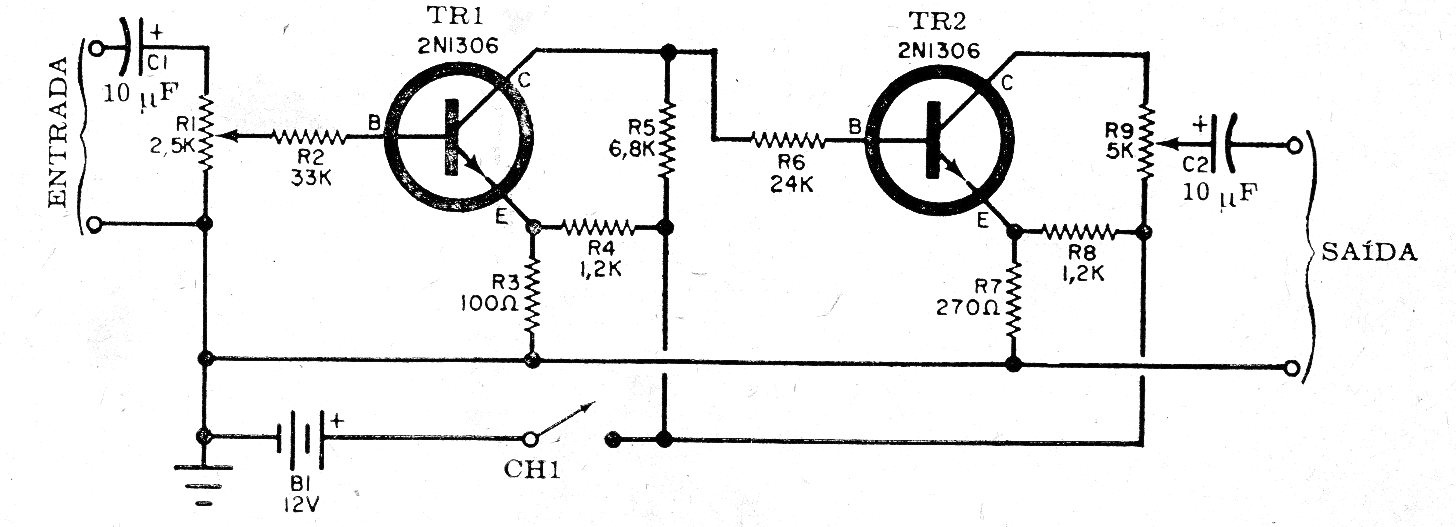

Este circuito, de una Popular Electronics de 1967 convierte señales senoidales en rectangulares. Los transistores pueden ser sustituidos por equivalentes actuales con pequeños cambios en la polarización. La alimentación se realiza por una tensión de 12 V. Los componentes con valores no estandarizados pueden ser aproximados a los valores comunes actuales.
