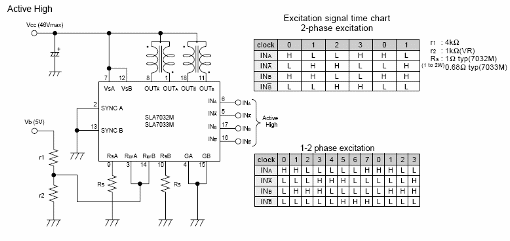

El circuito presentado en la figura es sugerido por AllegroMicro (www.allegromicro.com) y consiste en un control de motor de paso activo en el nivel alto. El circuito tiene entrada compatible con señales TTL y está activo en el nivel alto. Más información sobre este y más circuitos de aplicación se pueden obtener en el sitio web de la empresa. Para el SLA7032M la corriente de salida máxima es 1,5 A y para el SLA7033M la corriente máxima es de 3 A. Para los dos, la tensión máxima del motor es de 46 V y el componente se suministra en envolvente SIL de 18 pines.
Control de motor de paso con el SLA7032-33 (CIR4997S)
El circuito presentado en la figura es sugerido por AllegroMicro (www.allegromicro.com) y consiste en un control de motor de paso activo en el nivel alto. El circuito tiene entrada compatible con señales TTL y está activo en el nivel alto. Más información sobre este y más circuitos de aplicación se pueden obtener en el sitio web de la empresa. Para el SLA7032M la corriente de salida máxima es 1,5 A y para el SLA7033M la corriente máxima es de 3 A. Para los dos, la tensión máxima del motor es de 46 V y el componente se suministra en envolvente SIL de 18 pines.
