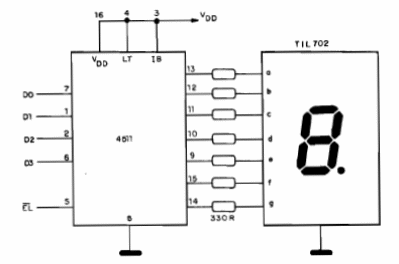

Si bien 7 salidas de un Arduino pueden ser usadas para excitar un display de 7 segmentos, o aún más displays con multiplexación, esta solución requiere sólo 4 salidas o 5 con clear, pues los datos son codificados digitalmente. El siguiente circuito muestra cómo utilizar el 4511, un decodificador CMOS de 7 segmentos para display de cátodo común. Los resistores pueden ser de 330 ohms o 470 ohms y la tensión de alimentación del circuito quedará en 5 V para los microcontroladores comunes. Las entradas deben ser hechas por niveles lógicos TTL y la entrada CL limpia o se cierra la esfera.
