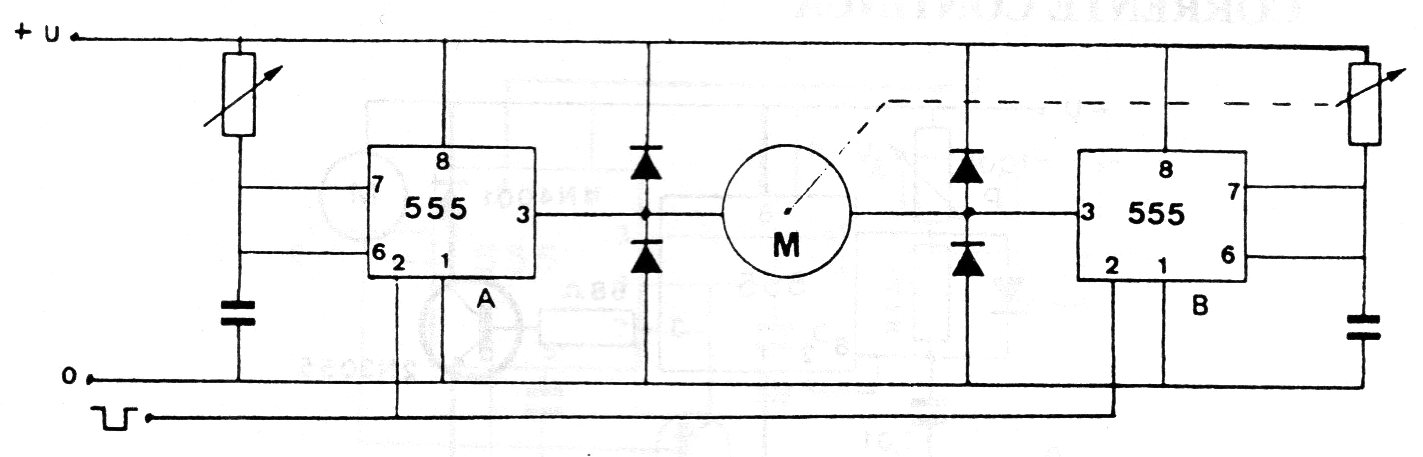

En la figura tenemos un circuito que utiliza dos 555 para controlar el posicionamiento de un motor tipo servo. El potenciómetro utilizado depende del tipo de motor y está acoplado mecánicamente al eje del motor. Los potenciómetros tienen valores típicos entre 10k y 470k y los capacitores entre 47 nF y 470 nF.
