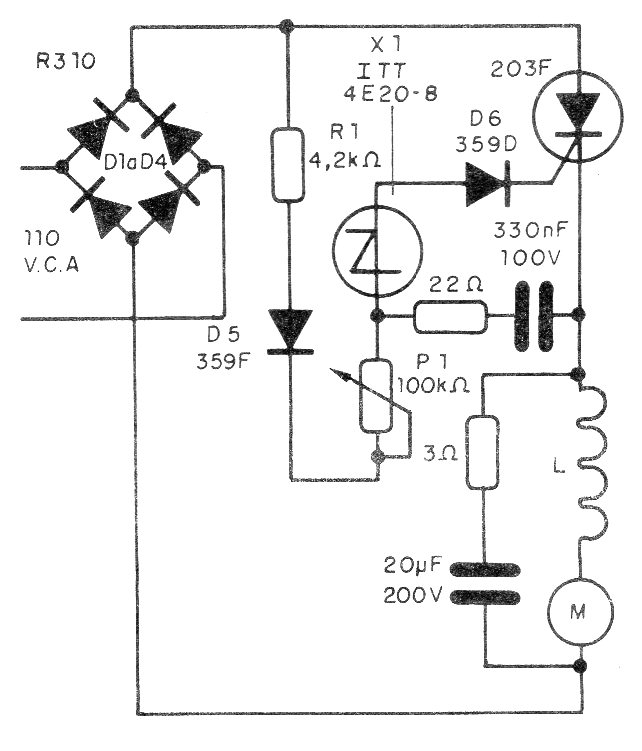

Esta configuración de onda completa utilizando SCR se encontró en una documentación1992. El SCR debe estar dotado de disipador de calor y los diodos de la fuente deben soportar la corriente del motor. El circuito hace uso de un SUS.
