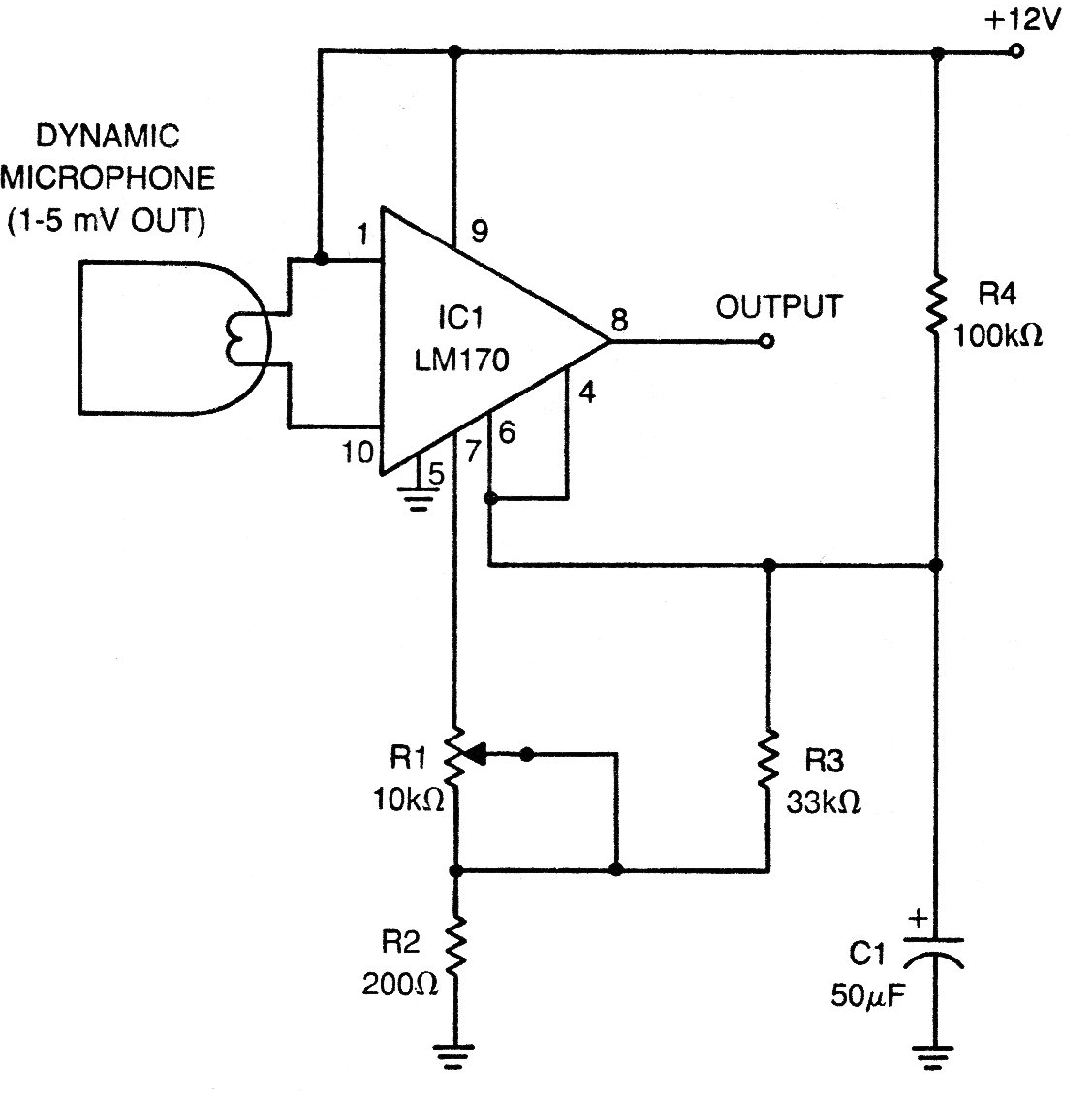

Este circuito es de una antigua documentación de National Semiconductor que fabricaba el circuito integrado LM170. El circuito puede adaptarse para funcionar con amplificadores operacionales más modernos que tengan una configuración equivalente. El circuito tiene bajo consumo y no requiere una fuente simétrica. La sensibilidad del micrófono es de 1,5 mV y la resistencia R2 puede ser de 220 ohms. El capacitor C1 puede ser de 47 uF y los demás componentes no son críticos. Los cables de señal deben ser blindados.
| Haga click en la imagen para ampliar |
