Este circuito genera una señal rica en armónicos que se extiende hasta cerca de 1 GHz, sirviendo para pruebas de equipos de RF. El circuito se aprovecha del ruido de unión de un transistor de alta frecuencia cuando tiene la unión emisor-base polarizada en sentido inverso. El circuito se alimenta con una batería de 9 V.
| Haga click en la imagen para ampliar |

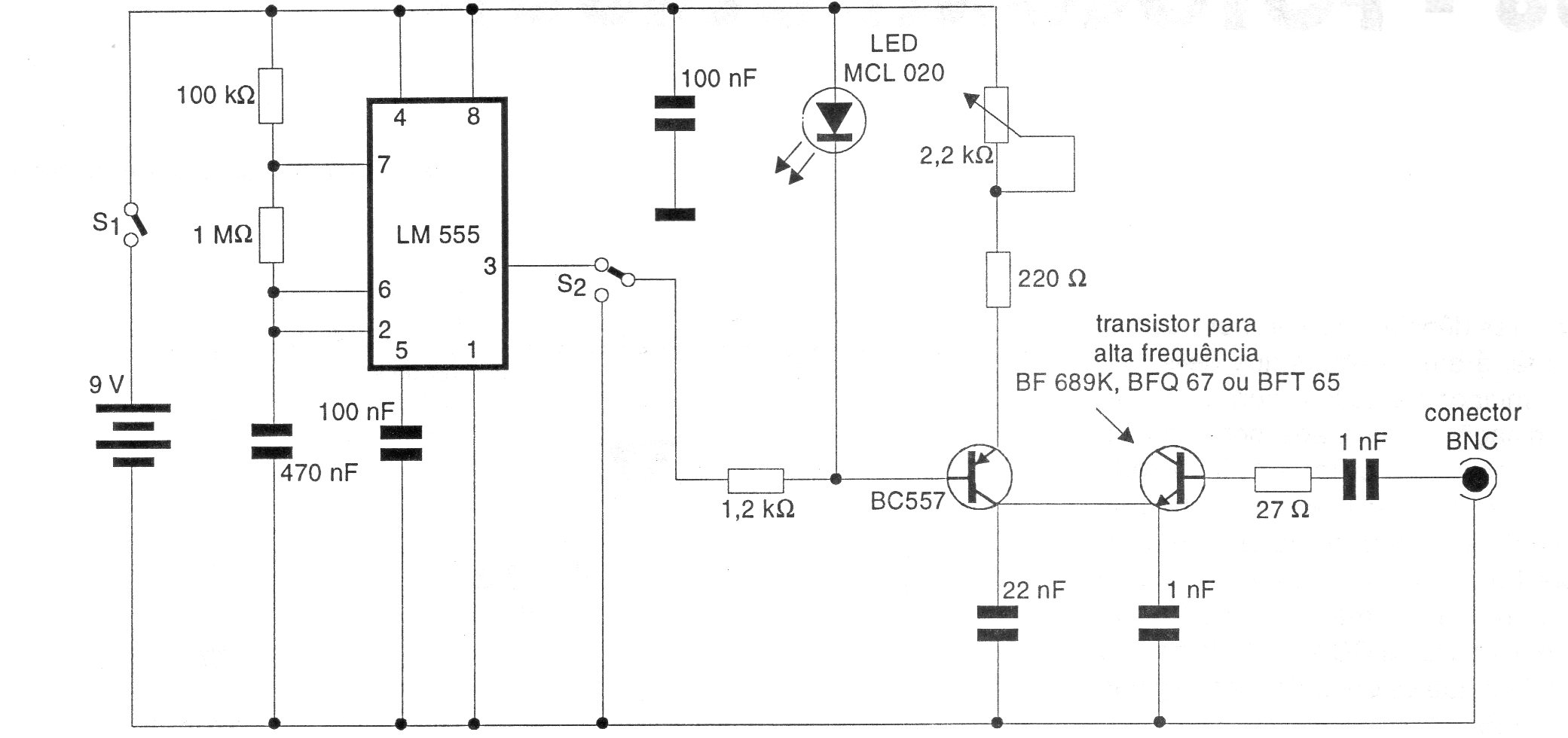

Generador de Ruidos (CIR4294S )
Este circuito genera una señal rica en armónicos que se extiende hasta cerca de 1 GHz, sirviendo para pruebas de equipos de RF. El circuito se aprovecha del ruido de unión de un transistor de alta frecuencia cuando tiene la unión emisor-base polarizada en sentido inverso. El circuito se alimenta con una batería de 9 V.
| Haga click en la imagen para ampliar |
