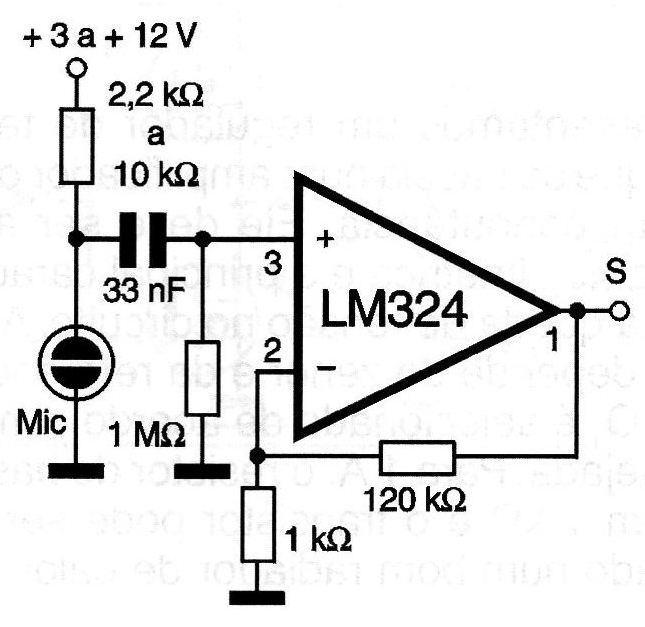

Con el circuito presentado tenemos un excelente nivel para la señal obtenida de un micrófono de electreto. El amplificador LM324 debe ser alimentado con tensiones entre 6 y 12 V. El resistor en serie con el micrófono de electreto depende de la tensión de alimentación. El capacitor de 33 nF puede aumentarse para obtener una respuesta mejor a los sonidos graves. Tanto la entrada como las salidas de señal de este circuito deben ser hechas con cables blindados evitando la captación de zumbidos. El resistor de 120 k ohms determina la ganancia del circuito y eventualmente puede ser cambiado o incluso sustituido por un potenciómetro.
