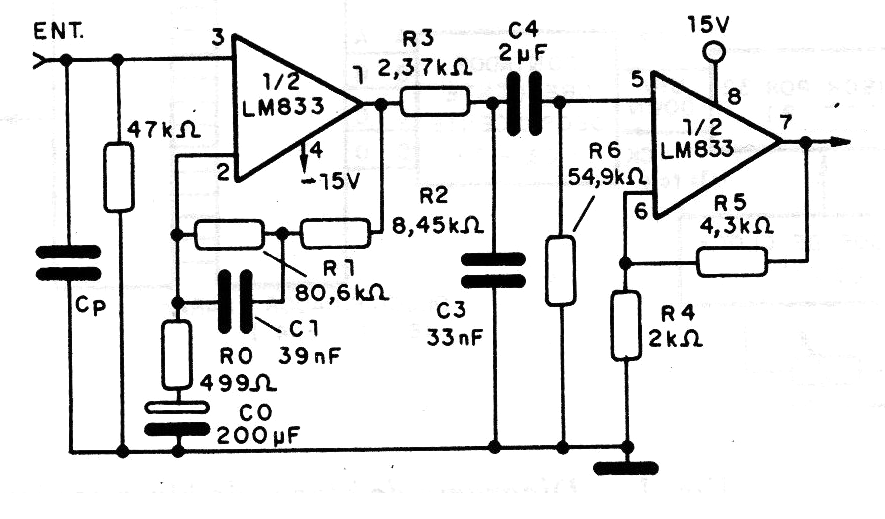

Este circuito es sugerido por National Semiconductor y con dos amplificadores operativos de un LM833 proporciona una respuesta de precisión en un amplificador RIAA. La ganancia está entre 20 y 30 dB y la alimentación debe ser hecha con fuente simétrica. La curva de respuesta es mejor que 0,1 dB de 20 a 20 kHz y la distorsión armónica es inferior al 0,01%. La tensión de salida estará entre 300 mV rms y 1 V rms.
| Haga click en la imagen para ampliar |
