Este oscilador emplea un amplificador operacional de Motorola común en los años 70. Podemos implementar la misma configuración con un amplificador operacional común en nuestros tiempos como el 741. La frecuencia es dada por C1 y para este circuito estará alrededor de 1 kHz. La frecuencia máxima depende sólo del amplificador operacional utilizado. El circuito no necesita una fuente simétrica y la señal de salida es rectangular. R3 y R5 pueden ser de 47k.

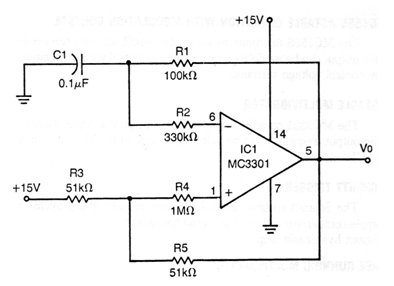

Astable com operacional (CIR5078S)
Este oscilador emplea un amplificador operacional de Motorola común en los años 70. Podemos implementar la misma configuración con un amplificador operacional común en nuestros tiempos como el 741. La frecuencia es dada por C1 y para este circuito estará alrededor de 1 kHz. La frecuencia máxima depende sólo del amplificador operacional utilizado. El circuito no necesita una fuente simétrica y la señal de salida es rectangular. R3 y R5 pueden ser de 47k.
