Esta es una configuración en puente para sensores resistivos usando un amplificador operacional. El circuito es sugerido por National Semiconductor y amplificadores operacionales equivalentes se pueden utilizar. La fuente debe ser simétrica y las fórmulas junto al diagrama relacionan los valores de los componentes.
| Haga click en la imagen para ampliar |

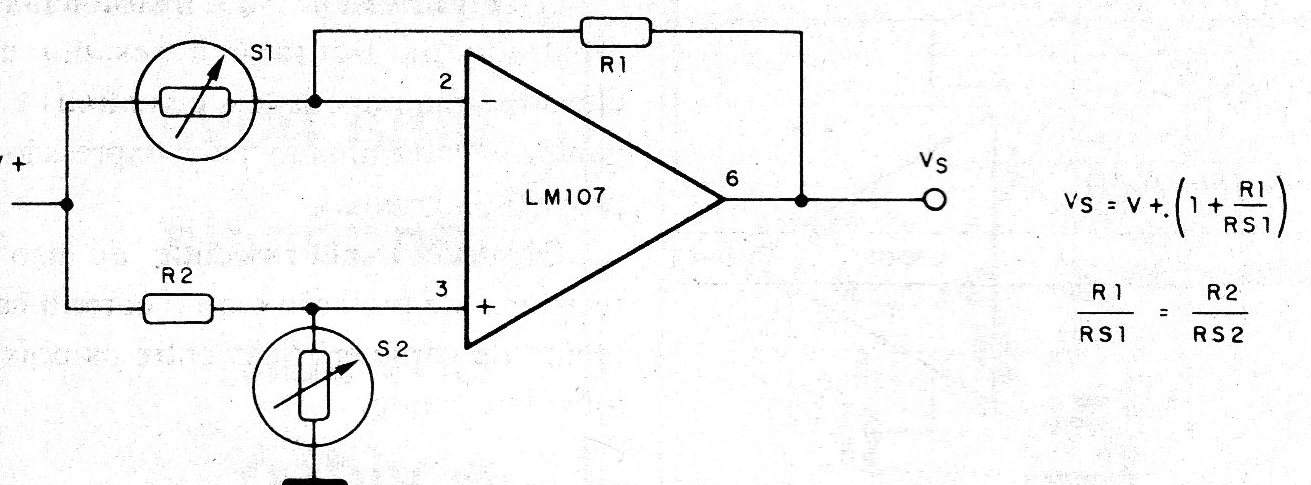

Amplificador en Puente Con Operacional (CIR1658S )
Esta es una configuración en puente para sensores resistivos usando un amplificador operacional. El circuito es sugerido por National Semiconductor y amplificadores operacionales equivalentes se pueden utilizar. La fuente debe ser simétrica y las fórmulas junto al diagrama relacionan los valores de los componentes.
| Haga click en la imagen para ampliar |
