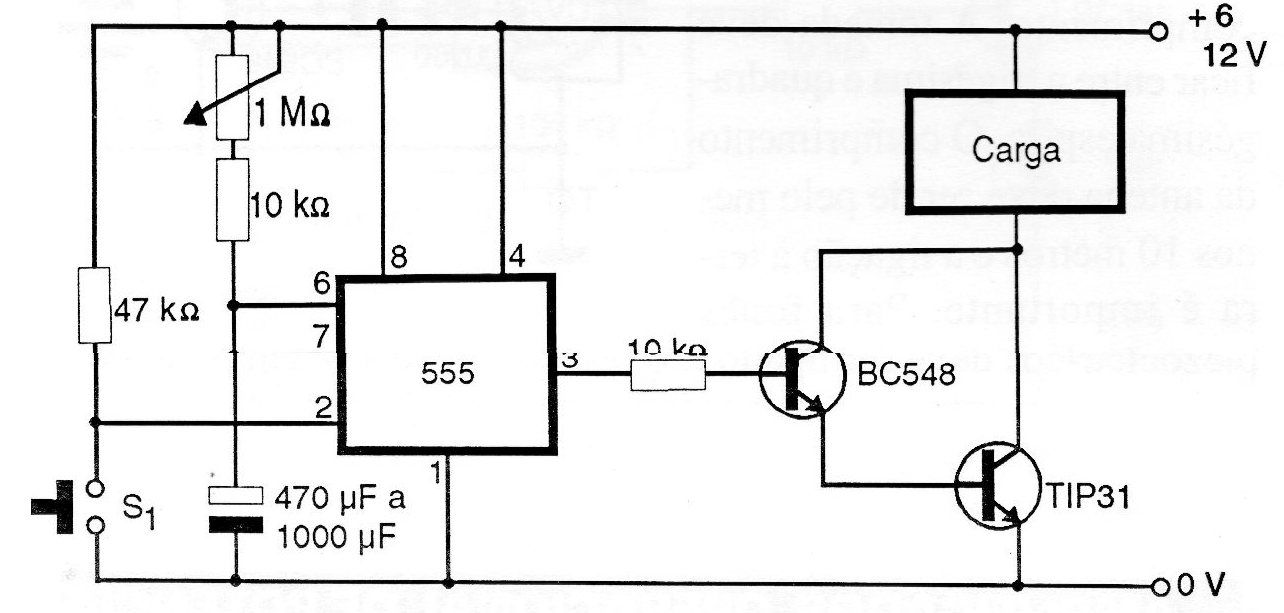

Este temporizador acciona una carga durante un tiempo máximo de aproximadamente 15 minutos ajustado en el potenciómetro de 1 ohms y dado por el capacitor de 1 000 uF. La corriente máxima de carga es del orden de 1 A con el transistor indicado, que debe montarse en un radiador de calor. El circuito se dispara al presionar S1. La alimentación se puede hacer con tensiones de 6 a 12 V, según la carga.(555)
| Haga click en la imagen para ampliar |
