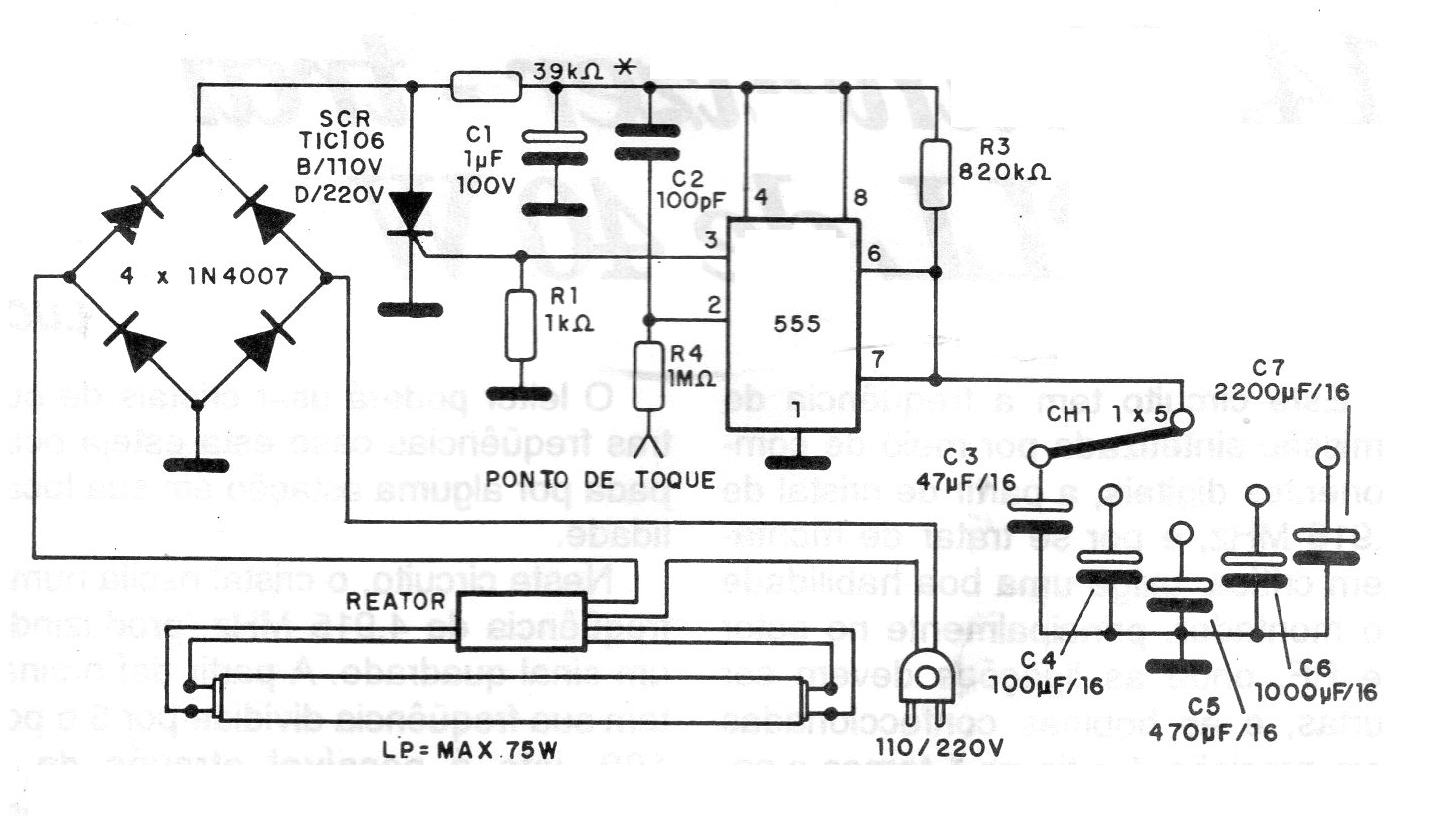

Este circuito fue obtenido en una documentación de 1994 y su finalidad es temporizar el accionamiento de una lámpara fluorescente común. Los tiempos que pueden ir de segundos a varios minutos son seleccionados por una llave de acuerdo con los capacitores. El resistor R2 se puede aumentar a valores hasta 2M2 obtenidos con 2 200 uF tiempos de más de una hora.
| Haga click en la imagen para ampliar |
