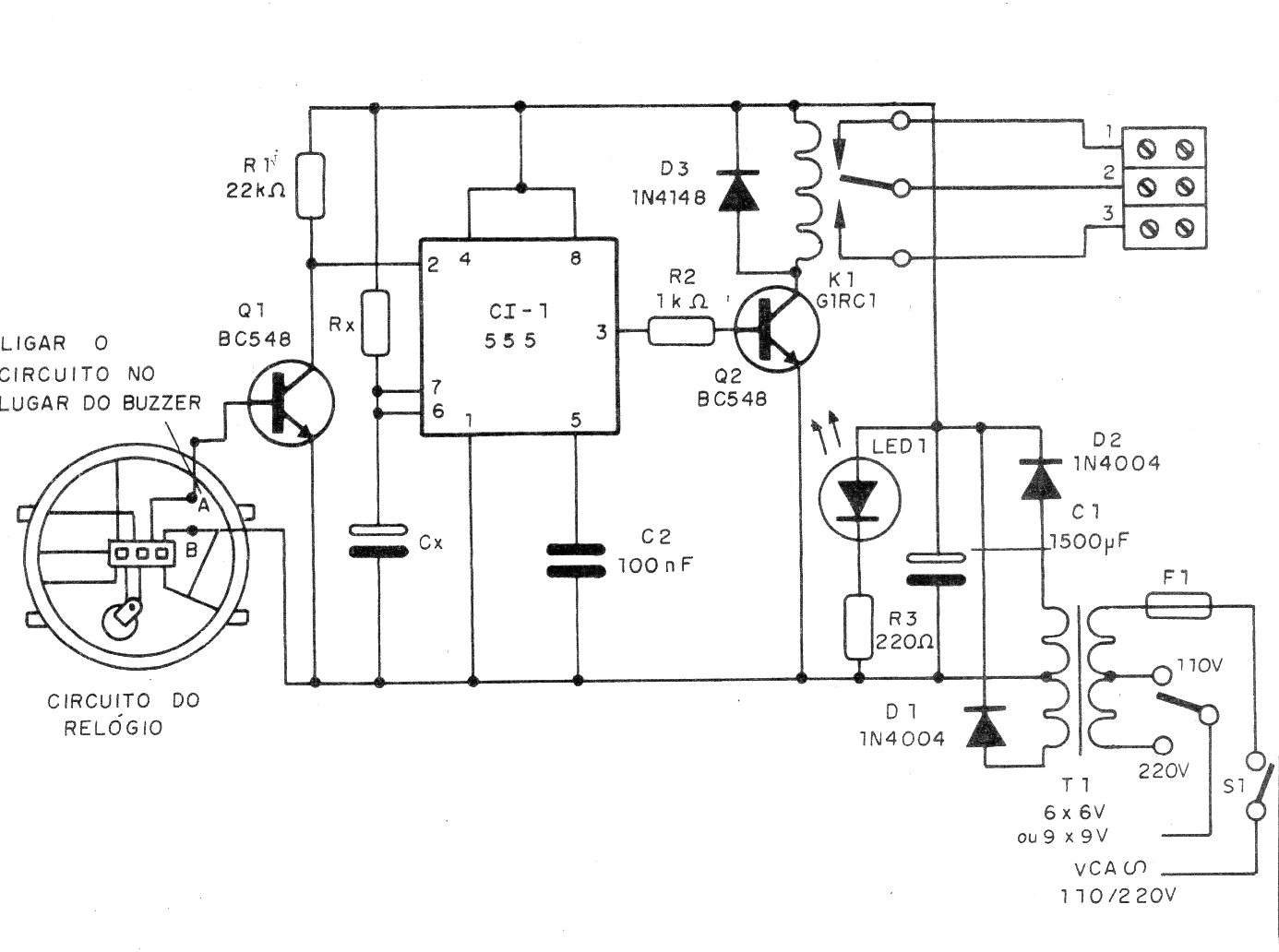

Este temporizador de 1993 aprovecha un módulo de bajo costo de reloj digital de pulso para proporcionar la señal de alarma que dispara el 555 y con ello el relé. La alimentación del circuito se realiza desde la red local y el módulo es alimentado por su propia pila y el tiempo de accionamiento depende de Rx y Cx. Cx puede tener valores hasta 1 000 uF para tiempos de varios minutos.
| Haga click en la imagen para ampliar |
