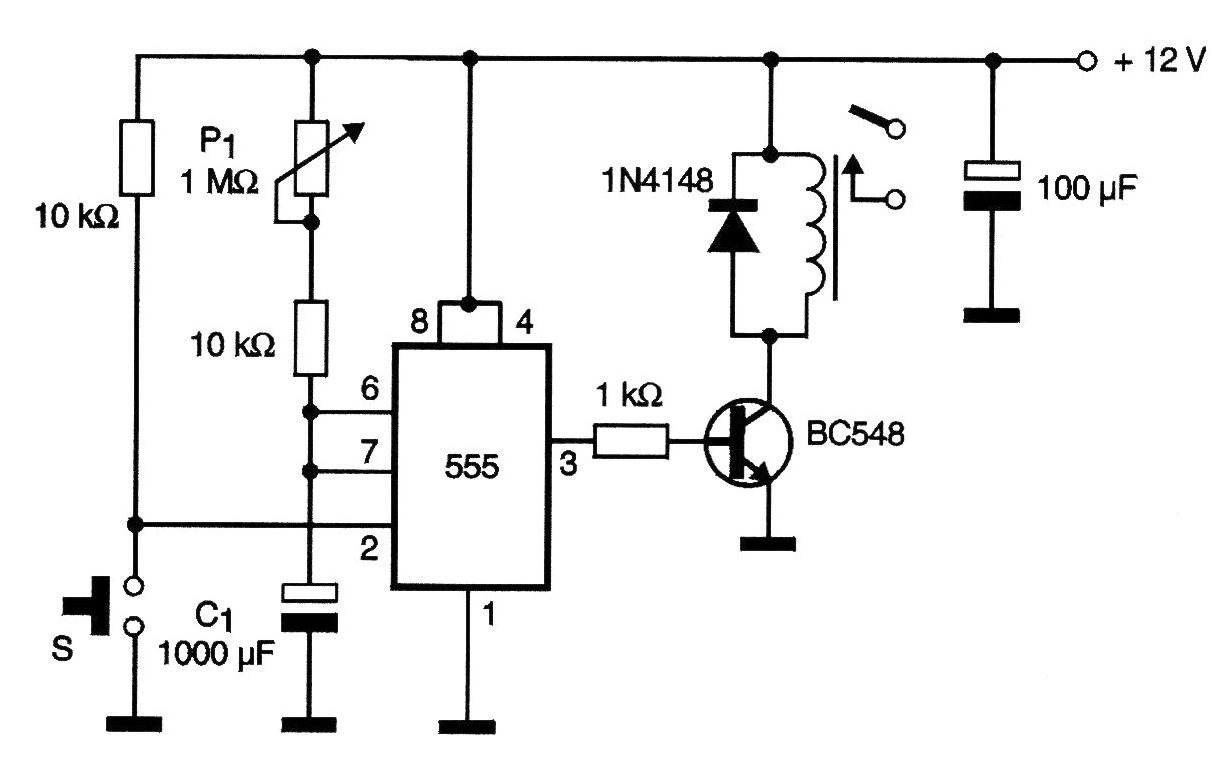

El circuito presentado activa el relé cuando S es presionado por un instante, manteniéndolo en estas condiciones por un intervalo de tiempo que depende del ajuste de P1 y del valor de C1. Con los valores indicados el tiempo puede llegar a más de media hora. C1 puede ser aumentado así como P1, pero con valores muy altos las fugas del condensador pueden instabilizar el funcionamiento del circuito. El relé utilizado es de 12 V con corriente de 50 mA y contactos según el tipo de carga que debe controlarse. El interruptor S puede ser sustituido por sensores en paralelo, en cuyo caso el mismo circuito puede ser utilizado como una eficiente alarma.
