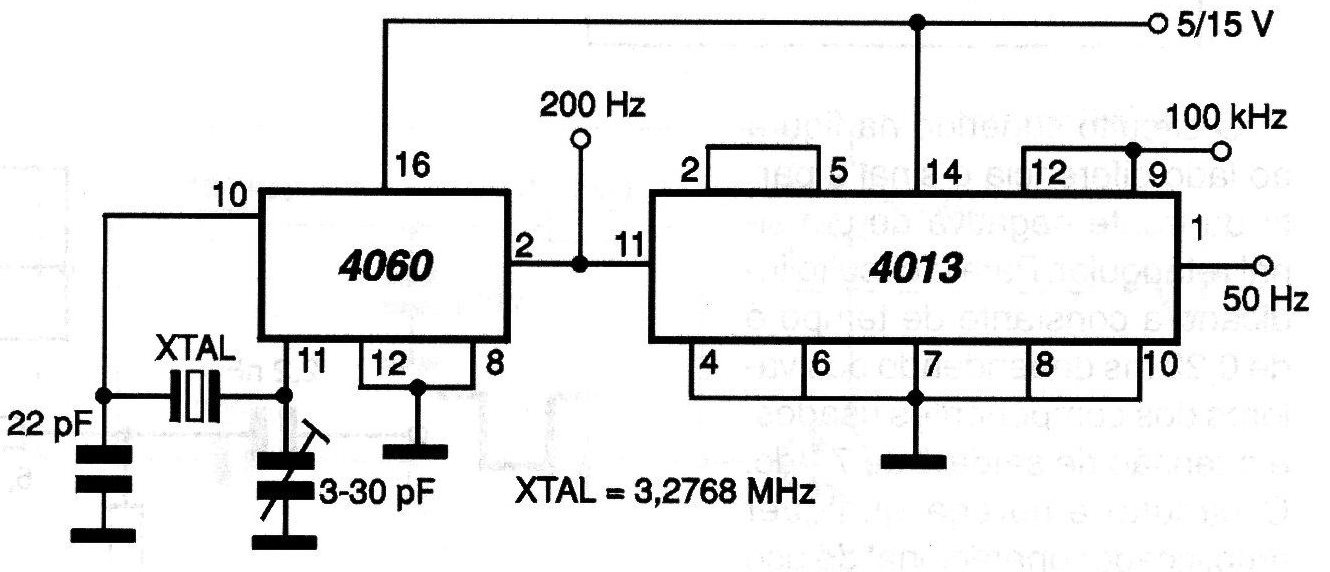

Este circuito genera señales de 50, 100 y 200 Hz a partir de un cristal de 3,2768 MHz y tiene salidas compatibles con lógica CMOS. El trimmer sirve para ajustar el punto ideal de arranque para el oscilador en función del cristal 4060 usado. Otras frecuencias pueden ser generadas dependiendo del cristal empleado. La alimentación se puede hacer con tensiones entre 5 y 15 V y el límite de operación para el cristal está alrededor de 4 MHz.
| Haga click en la imagen para ampliar |
