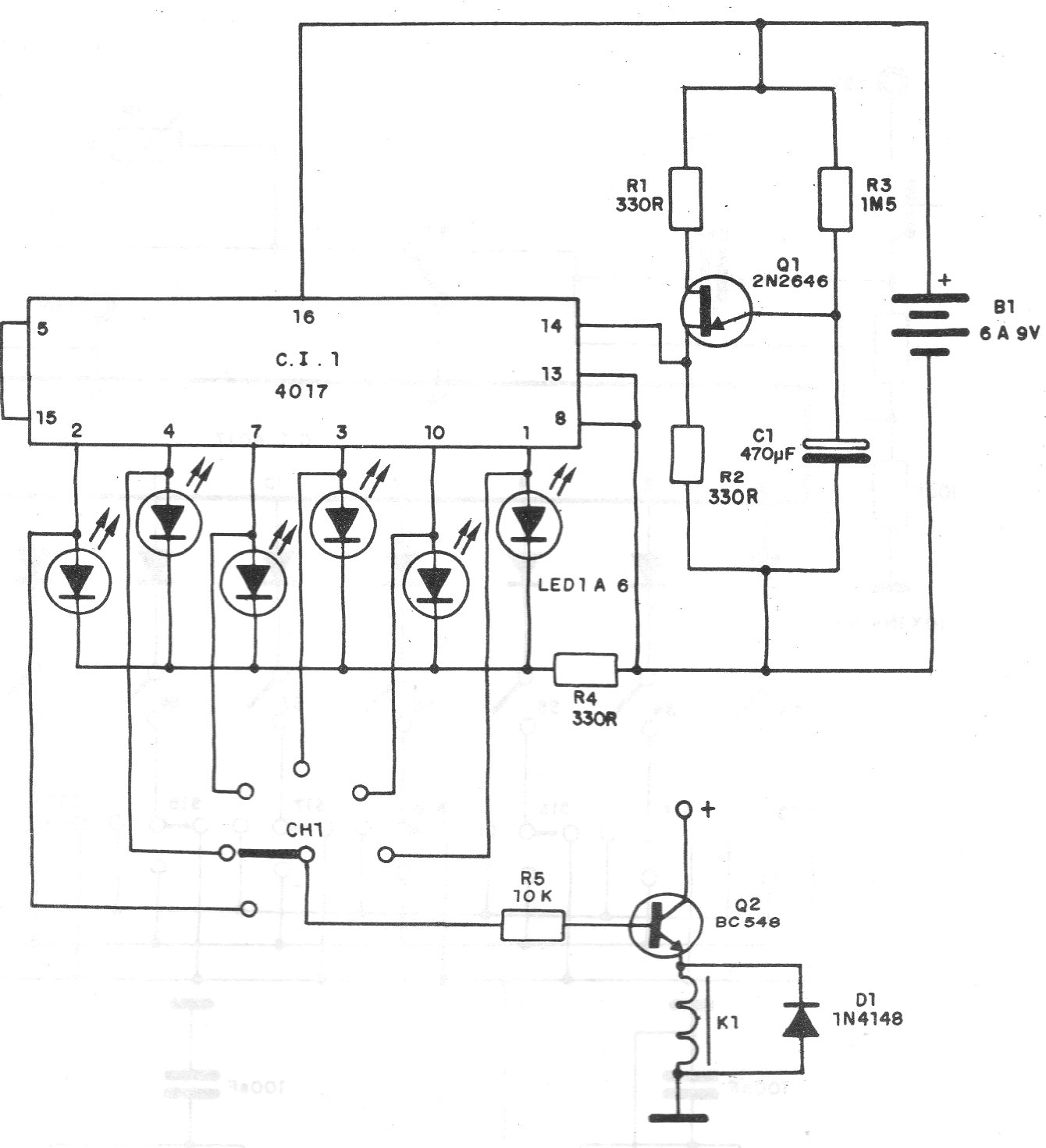

Encontramos este circuito en una documentación de 1987. El circuito tiene los tiempos seleccionados por las llaves y su accionamiento secuencial es monitoreado por los LED. El tiempo de cada paso de temporización es dado por el circuito unijuntura, pudiendo C1 ser alterado conforme a la voluntad del montador. La tensión de alimentación de 6 a 12 V debe elegirse según el relé utilizado.
| Haga click en la imagen para ampliar |
