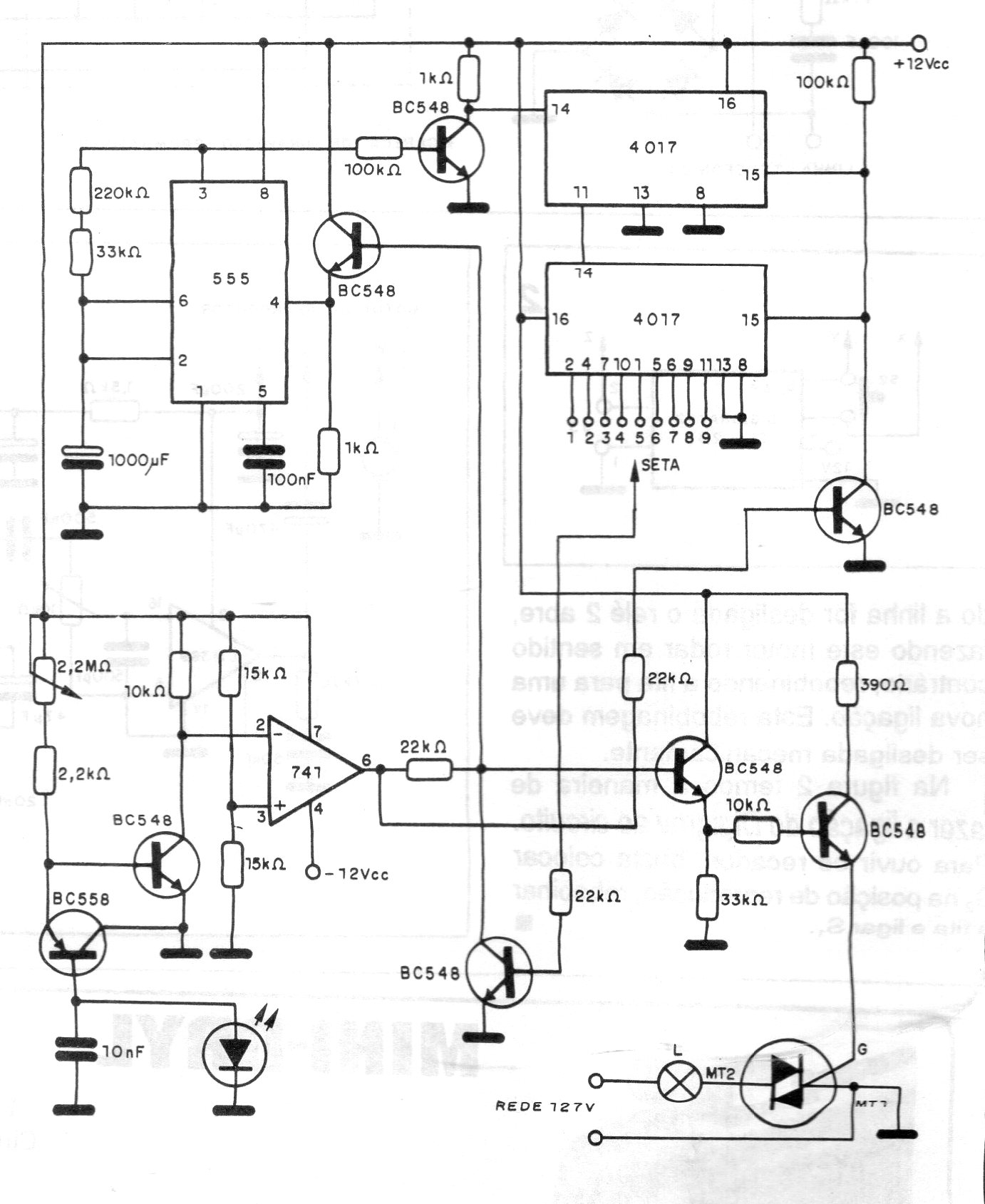

Encontramos este circuito en una documentación de 1994. El circuito habilita la temporización al anochecer manteniendo las luces encendidas por un tiempo programado. El circuito vuelve a encender las luces al día siguiente por el mismo tiempo cuando anoche. Los tenemos son seleccionados por el 4017. Las lámparas deben ser incandescentes y el triac debe ser dotado de disipador de calor.
| Haga click en la imagen para ampliar |
